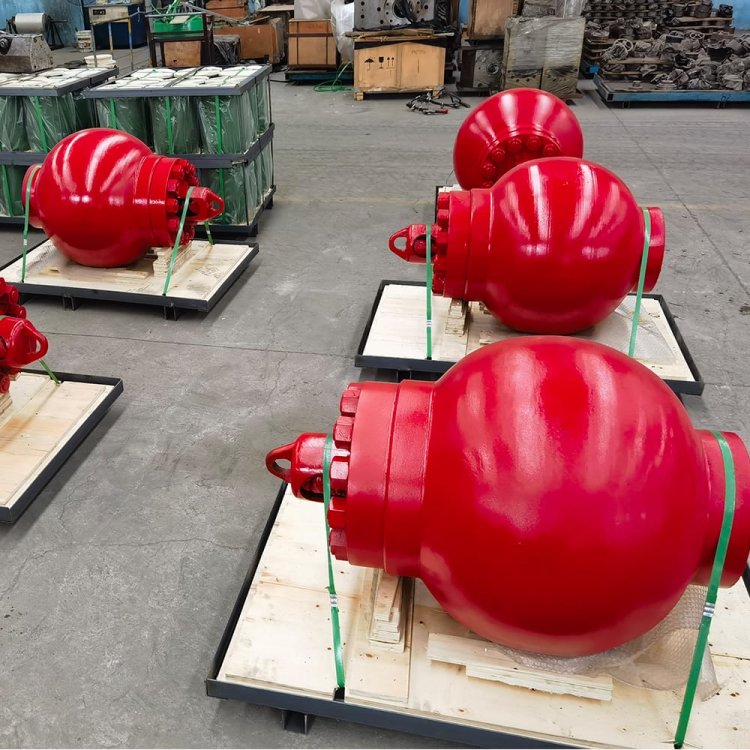

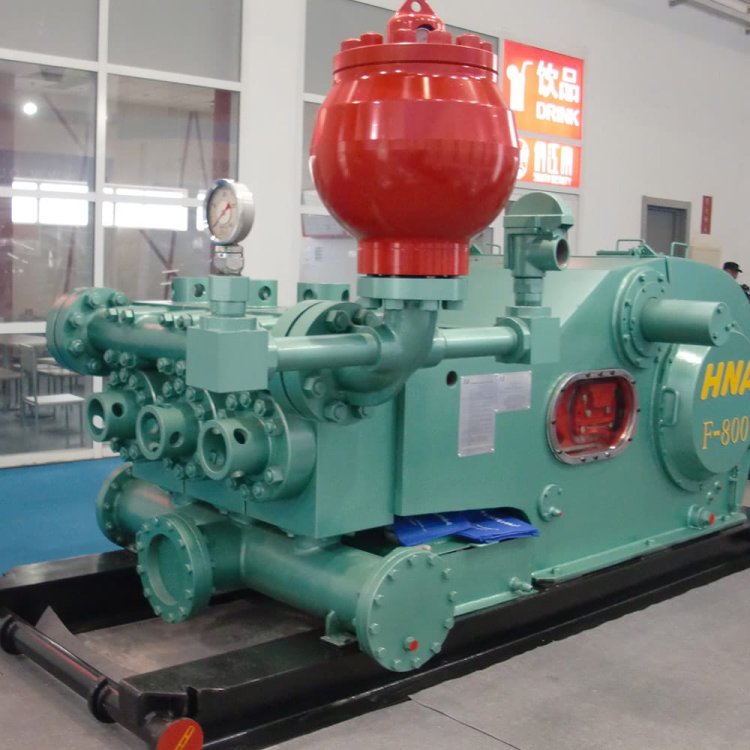

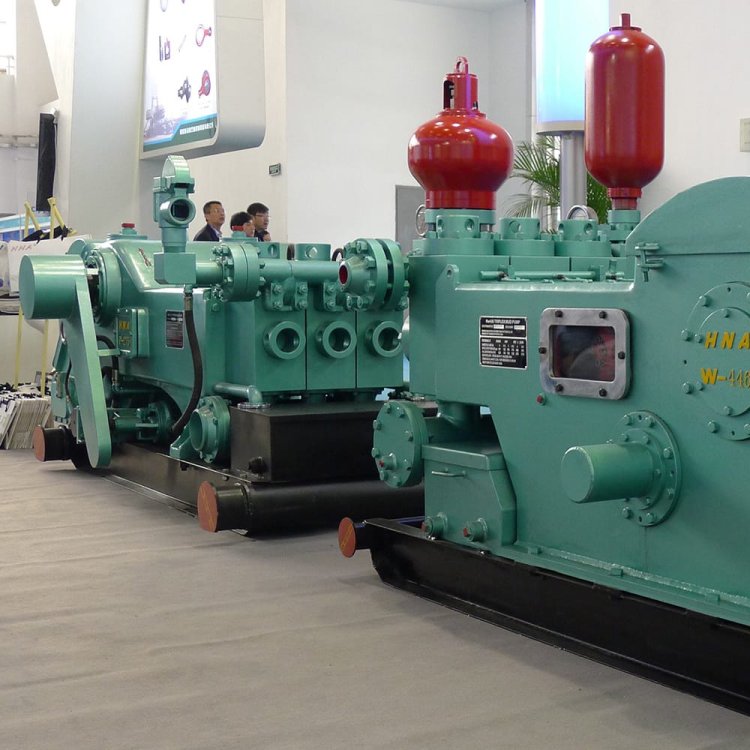

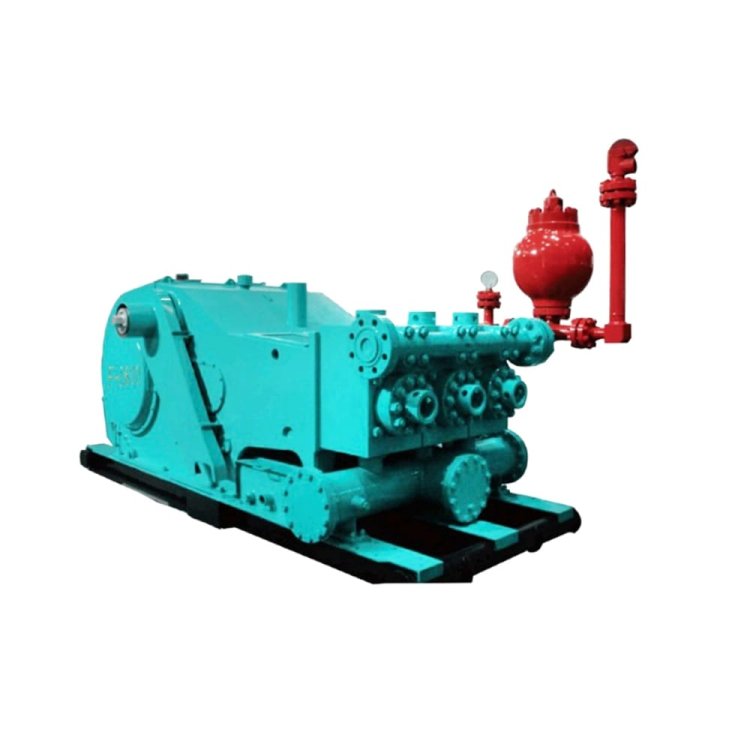

HNA-F Series Triplex Mud Pump

Основные характеристики

Флагманский двигатель мощностью 11600 л.с. для экстремальных условий нефтедобычи.

Наш самый мощный грязевой насос, обеспечивающий крутящий момент 1194 кВт (1600 л.с.), отвечает требованиям глубоководных морских работ, бурения сверхглубоких скважин и гидроразрыва пласта под высоким давлением.

2. Сертифицировано по стандарту API-7K с полостями для клапанов API-7#.

Разработан в соответствии со стандартами API-7K с конструкцией полости клапана API-7#, что обеспечивает совместимость с высококачественными компонентами OEM и превосходную герметичность в условиях высокого давления и абразивных буровых растворов.

Сверхдлинный ход 3,12 дюйма (305 мм) для максимальной эффективности

Лучший в отрасли ход поршня 305 мм (12 дюймов) обеспечивает максимальный объем вытесняемой жидкости за цикл, что позволяет снизить частоту частых колебаний, уменьшить износ и продлить срок службы важных компонентов.

Максимальная толщина облицовки 4,180 мм обеспечивает лучшую в своем классе пропускную способность.

Подходит для установки обсадной трубы диаметром до 180 мм (7 дюймов), обеспечивая лучшие в отрасли показатели расхода (до 45,43 л/с / 720 галлонов в минуту) для операций по циркуляции больших объемов и очистке скважин.

Всасывающий фланец 5,12" (305 мм) для беспрепятственного потока

Оснащен большим всасывающим фланцем диаметром 305 мм (12 дюймов) для исключения риска кавитации, что обеспечивает плавный и непрерывный всасывание жидкости даже при максимальном рабочем объеме.

6. Высокоточная рычажная коробка передач (передаточное число 4,206:1)

Высокоточные зубчатые передачи с шевронным механизмом обеспечивают сверхплавную передачу мощности с низким уровнем вибрации, что крайне важно для поддержания стабильности и снижения шума на полной мощности.

7. Принудительная и импульсная смазка для круглосуточной непрерывной работы.

Система смазки двойного действия обеспечивает полную смазку каждого компонента силового агрегата под высокими нагрузками, предотвращая перегрев и износ во время непрерывных буровых работ.

8. Массивная усиленная моноблочная рама (24 971 кг)

Прочная литая рама весом 24 971 кг спроектирована таким образом, чтобы поглощать удары и вибрацию, обеспечивая идеальную центровку и снижая усталость компонентов на протяжении десятилетий эксплуатации.

9. Глобальная совместимость и поддержка запасных частей от OEM-производителей.

Все критически важные изнашиваемые детали полностью взаимозаменяемы с основными международными моделями OEM-производителей, а наша глобальная сеть складов запчастей и логистики обеспечивает быструю доставку.

10. Комплексный пакет услуг «под ключ».

Наша система комплексного обслуживания, включающая предпродажную подготовку, консультации по установке, обучение на месте и круглосуточную техническую поддержку, обеспечивает максимальное время безотказной работы.

Технические характеристики

Структура продукта

Детали силового узла: крестовина в сборе, вал шестерни, ведущая шестерня, коленчатый вал, шатун, подшипники и детали подшипникового узла.

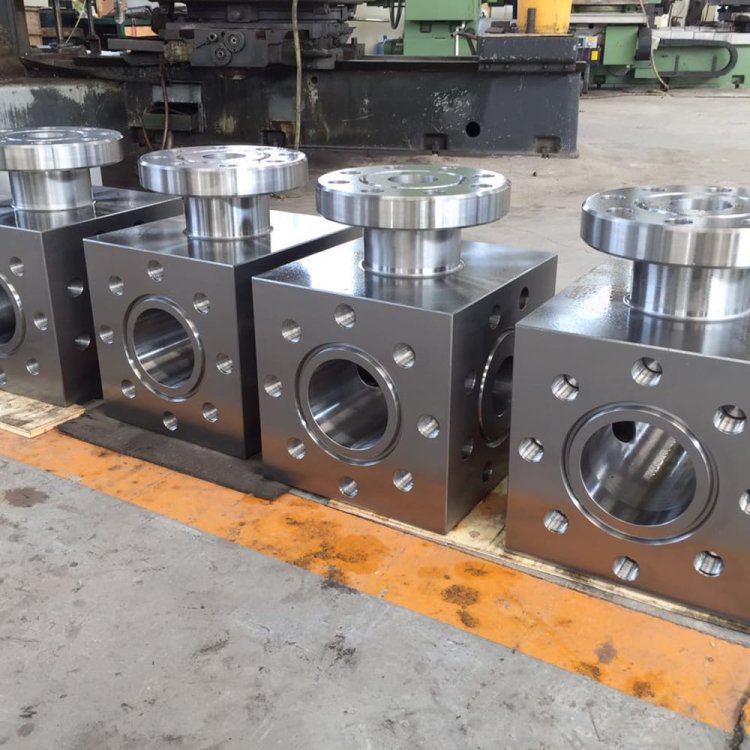

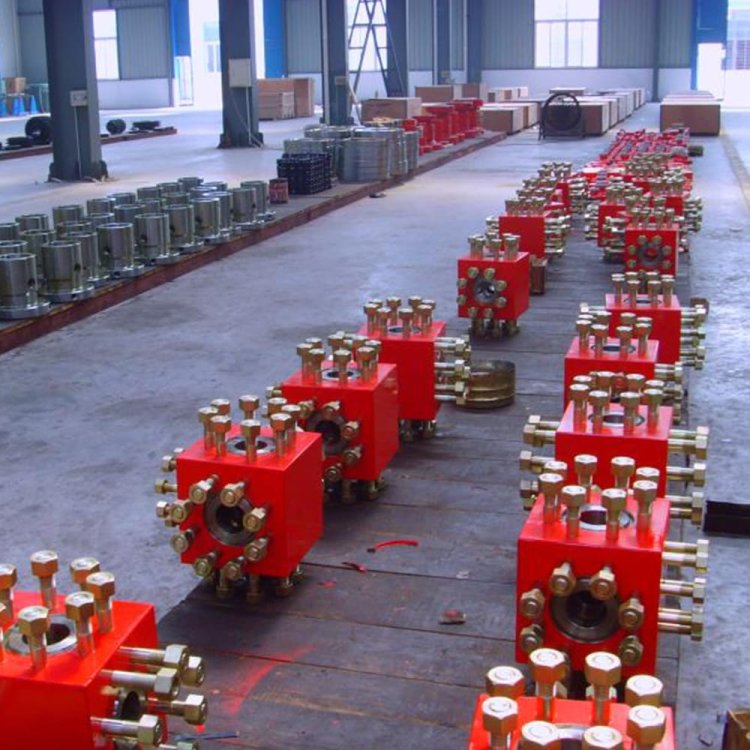

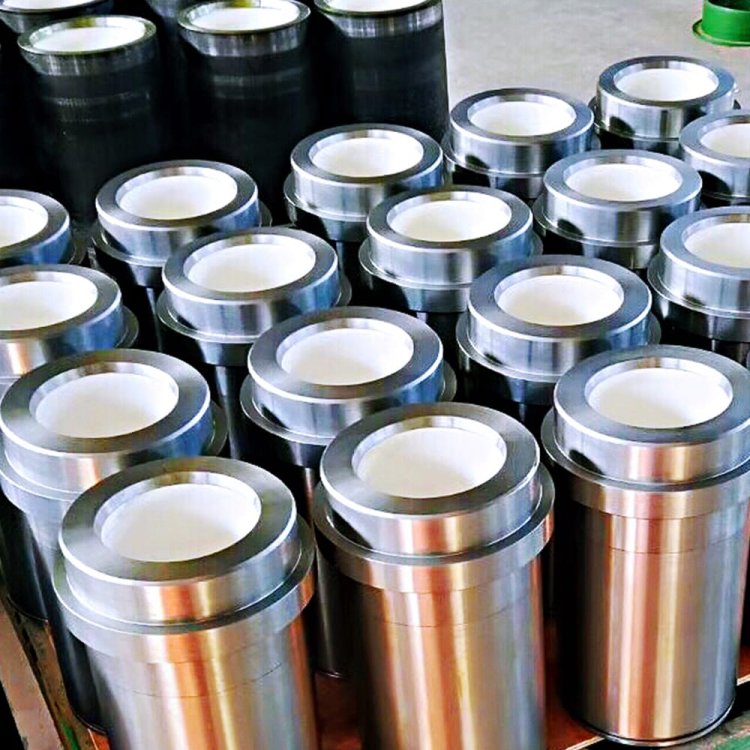

Детали гидроцилиндра: модуль гидроцилиндра — цельная I-образная деталь и двухкомпонентная L-образная деталь, гильза цилиндра, поршень и поршневой узел, клапан, седло, вставка и пружина, головка цилиндра, зажим гильзы.

Система зарядки: Насос зарядки и его основание, дроссельная заслонка и соответствующий коллектор.

Совместимые бренды

BOMCO/EMSCO, GARDNERDENVER, IDECO, OILWELL, NATIONAL, LSNATIONAL, WIRTH, RussianMudPumps, WEATHERFORD/ELLISWILLIAMS, DRILLMEC, ROMANIA

Наша продукция — грязевые насосы — соответствует стандартам качества OEM-производителей и может служить прямой заменой всемирно известных грязевых насосов OEM-производителей. Вся продукция полностью соответствует требованиям, указанным в стандартах API.

Мы предлагаем один из самых полных ассортиментов деталей для гидравлических и силовых частей грязевых насосов, совместимых с ведущими мировыми брендами и моделями, включая:

Гарднер Денвер: серии PZ7, PZ8/9, PZ10/11

IDECO: серии T-500, T-800, T-1000, T-1300, T-1600

Oilwell: серии A-350-PT, A-560-PT, A-600-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT

Серия National Oilwell: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 3NB-500C, 3NB-1000C, 3NB-1300C, 3NB-1600

Weatherford/Ellis Williams: серии E-447, E-2200, MP-5, MP-8, MP-10, MP-13, MP-16

Серии: TPK1000, TPK1600, TPK2000, TPK2200

Drillmec: серии 9T1000, 12T1600, 7TS600, 7TS500, 9T800

Российские грязевые насосы: серии UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32

Отечественные китайские бренды: BOMCO F-серии, Lanzhou LS P/PZ-серии, Honghua HH F-серии, Rongsheng RS F-серии и другие.

Кроме того, мы обеспечиваем совместимость с моделями насосов FB-1300, FB-1600, FC-2200, DA-700, DB-550, D-300/500, D-375, D-700, N1300, C-250, K-700, 14P-200, E700/G1000, K-500, K-380, K500A/700A, C250/35, JWS-400, 3PN-1000, 3PN-1600, 3PN-2000 и другими распространенными моделями, предоставляя вам комплексное решение для замены запчастей в грязевых насосах.

Приложения

Бурение на суше

Идеально подходит для всех видов наземных проектов по бурению нефтегазовых скважин, обеспечивая стабильную работу в различных геологических условиях местности.

Морское бурение

Специально разработан для суровых условий работы на шельфе, чтобы обеспечить непрерывную и безопасную циркуляцию бурового раствора во время морского бурения.

Оффшорная платформа

Идеальное решение для грязевых насосов на стационарных и мобильных морских буровых платформах, отвечающее высоким стандартам качества морского нефтепромыслового оборудования.

Разведка газовых месторождений

Надежное оборудование для циркуляции жидкости при разведке природного газа и бурении газовых скважин, применимое для разработки традиционных и нетрадиционных газовых ресурсов.

Горизонтально-направленное бурение (ГНБ)

Широко используется в проектах бестраншейной прокладки трубопроводов. Насос обеспечивает стабильное давление бурового раствора и непрерывный поток для горизонтального пересечения, эффективно снижая сопротивление при строительстве, защищая трубопроводы от повреждений и обеспечивая бесперебойное выполнение работ по прокладке подземных коммуникаций.

Геотермальное бурение

Адаптирован к высокотемпературным и высококоррозионным условиям работы геотермальных разведочных скважин. Обеспечивает стабильную циркуляцию бурового раствора, гарантирует непрерывную и надежную работу системы циркуляции жидкости в суровых условиях геотермальных скважин.

Обслуживание и капитальный ремонт скважин

Подходит для различных операций после бурения на нефтяных месторождениях, включая капитальный ремонт скважин, гидроразрыв пласта и кислотную обработку. Обеспечивает стабильную передачу жидкости под высоким давлением, что повышает общую эффективность работы на нефтяном месторождении и безопасность контроля скважины.

Горнодобывающая промышленность и тоннелестроение

Идеально подходит для разведочных работ и прокладки тоннелей. Эффективно справляется с буровыми растворами, содержащими твердые частицы и абразивные вещества, обеспечивая удаление шлака, очистку скважин и охлаждение оборудования для подземных работ.

Бурение водяных скважин

Обеспечивает стабильную и непрерывную циркуляцию бурового раствора при бурении водяных скважин. Адаптируется к различным сложным геологическим формациям, повышая эффективность бурения и обеспечивая плавное формирование скважин в проектах по бурению водяных скважин.

Промышленная перекачка жидкостей

Широко применяется в системах перекачки жидкостей в промышленности, способно транспортировать высоковязкие, содержащие примеси и абразивные среды, такие как хвостохранилища, промышленные сточные воды и химические суспензии, для промышленных технологических систем.

Часто задаваемые вопросы

В: Каким стандартам соответствуют ваши трехпоршневые грязевые насосы?

А: Все наши грязевые насосы и запасные части изготавливаются в строгом соответствии со стандартами API 7K и отвечают международным требованиям к качеству для нефтедобывающей промышленности.

В: Могут ли ваши запчасти для грязевых насосов заменить оригинальные запчасти от производителя?

А: Да. Наша продукция соответствует уровню качества OEM-производителей и может напрямую использоваться в качестве замены для основных деталей грязевых насосов, выпускаемых OEM-производителями по всему миру.

В: Из каких основных компонентов состоит ваш трехпоршневой грязевой насос HNA-F 500?

А: Он состоит из силового агрегата, гидравлического агрегата, системы распылительного охлаждения, системы смазки и системы зарядки, а также всех вспомогательных компонентов.

В: Какие преимущества имеет система смазки вашего грязевого насоса?

А: Благодаря сочетанию принудительной и разбрызгивающей смазки эффективно снижается износ деталей, продлевается срок службы и уменьшается частота технического обслуживания.

В: Оснащен ли ваш грязевой насос эффективной системой охлаждения?

A: Оснащенная профессиональной системой охлаждения распылением, включающей распылительный насос, резервуар для воды и распылительные трубы, она обеспечивает стабильную работу насоса в условиях высоких нагрузок.

В: Взаимозаменяемы ли футеровки грязевого насоса на вашей модели?

А: Да. Он поддерживает различные варианты сменных вкладышей для регулировки давления и расхода в зависимости от условий эксплуатации.

В: Какое рабочее давление может достичь ваш грязевой насос HNA-F 500?

A: Максимальное рабочее давление составляет до 34,5 МПа (5000 фунтов на квадратный дюйм), что подходит для буровых работ под высоким давлением.

В: Для каких отраслей и областей применения подходят ваши грязевые насосы?

A: Широко используется в нефтедобыче, наземном и морском бурении, разведке газа, горизонтально-направленном бурении, геотермальном бурении, капитальном ремонте скважин, горнодобывающей промышленности, бурении водяных скважин и промышленной перекачке жидкостей.

В: Вы поставляете полные комплекты запасных частей для грязевых насосов?

А: У нас имеются наиболее полные технические характеристики комплектующих для грязевых насосов, включая силовую часть, гидравлическую часть, клапаны, поршни, крестовины и другие изнашиваемые детали.

В: К каким известным маркам грязевых насосов подходят ваши запчасти?

A: Наши комплектующие совместимы с насосами для буровых растворов таких мировых производителей, как Gardner Denver, National Oilwell, IDECO, Oilwell, Wirth и других.

В: Легко ли обслуживать ваш грязевой насос?

А: Модульная конструкция упрощает разборку, осмотр и ремонт, значительно сокращая время простоя и затраты на техническое обслуживание.

В: Каковы особенности системы трансмиссии вашего грязевого насоса?

А: Благодаря прецизионному зубчатому механизму с шевронным расположением, трансмиссионная система работает стабильно, с низким уровнем шума и высокой эффективностью.

В: Можно ли использовать вашу продукцию для бурения на морских платформах?

А: Да. Наши буровые насосы и комплектующие, сертифицированные по стандарту API 7K, полностью подходят для использования в морском бурении и эксплуатации морских платформ.

В: Подходят ли ваши грязевые насосы для работы в условиях высоких температур и коррозии?

А: Да. Вся машина и изнашиваемые детали изготовлены из износостойких и коррозионностойких материалов, идеально подходящих для геотермальных и сложных условий нефтедобычи.

В: Предоставляете ли вы вспомогательную систему зарядки для грязевых насосов?

А: Мы предлагаем комплексную систему заправки, включающую заправочный насос, основание, дроссельную заслонку и коллектор, для обеспечения стабильной подачи жидкости.

В: Каковы преимущества вашего грязевого насоса при работе в тяжелых условиях?

А: Прочная цельная рама и высокопрочные компоненты обеспечивают длительную стабильную работу в суровых условиях эксплуатации.

В: Можно ли использовать ваши буровые насосы и комплектующие для горизонтально-направленного бурения (ГНБ)?

А: Безусловно. Они могут обеспечить стабильное давление и поток для бестраншейной прокладки трубопроводов и эффективно защитить строительные трубопроводы.

В: Предлагаете ли вы комплексное обслуживание по закупке грязевых насосов и комплектующих?

А: Мы предлагаем клиентам комплексное решение по закупке насосного оборудования, включая полный комплект корпусов и запасных частей.

Как работает грязевой насос

Буровой насос, являющийся основным оборудованием системы циркуляции бурового раствора, работает в непрерывном цикле всасывания и нагнетания.

Привод от первичного двигателя (дизельного двигателя или электродвигателя) передает мощность через систему привода, включающую шкивы и карданные валы, на приводной вал. Затем приводной вал приводит во вращение коленчатый вал через зубчатые передачи. Когда коленчатый вал вращается и тянет поршень к рабочей части, внутри цилиндра образуется вакуум. Под давлением жидкости на поверхности буровой раствор из всасывающего бака открывает всасывающий клапан и поступает в цилиндр. Этот процесс продолжается до тех пор, пока поршень не достигнет правой мертвой точки, которая определяется как ход всасывания бурового насоса.

По мере вращения коленчатого вала поршень движется к рабочей части цилиндра. Жидкость внутри цилиндра сжимается, и давление повышается, что закрывает всасывающий клапан и открывает нагнетательный клапан. Жидкость поступает в нагнетательный трубопровод до тех пор, пока поршень не достигнет левой мертвой точки, известной как ход нагнетания.

Благодаря непрерывной работе приводного двигателя, грязевой насос циклически повторяет операции всасывания и нагнетания. Он стабильно подает буровой раствор из всасывающего резервуара на дно скважины через нагнетательный трубопровод, обеспечивая нормальную работу всей системы циркуляции бурового раствора.
