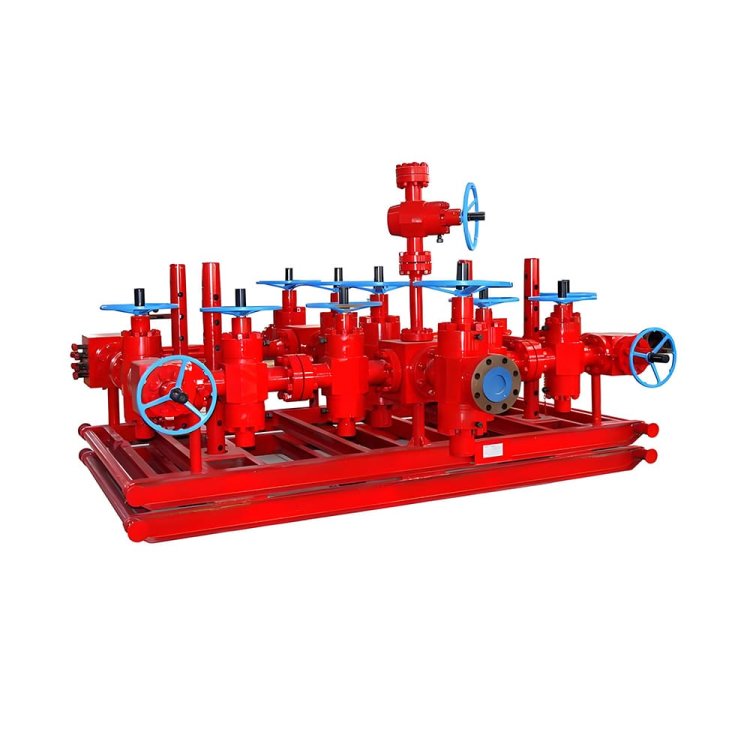

Ground High-Pressure Manifold

Основные характеристики

Широкий диапазон номинального давления

Доступны варианты с номинальным давлением 2000–15000 PSI, подходят для обычных, глубоких и высокотемпературных скважин.

Прочная и коррозионностойкая конструкция

Конструкция из высокопрочной кованой легированной стали с превосходной устойчивостью к давлению, коррозии и H₂S.

Точный контроль давления

Встроенные задвижки и регулируемые дроссели обеспечивают точное регулирование, перенаправление и перекрытие потока жидкостей под высоким давлением.

Модульная конструкция на салазках

Компактное, интегрированное основание на салазках обеспечивает быструю установку, удобную транспортировку и бесперебойное подключение противовыбросового оборудования.

Строгий контроль качества

Все компоненты проходят строгие испытания на гидростатическое давление и герметичность для исключения риска утечек.

Низкие затраты на техническое обслуживание и высокая надежность

Стандартизированные модульные детали упрощают осмотр и замену, сводя к минимуму время простоя.

Комплексная послепродажная поддержка

Предоставляется 12-месячная гарантия, круглосуточная техническая поддержка и стабильные поставки запасных частей.

Технические характеристики

Структура продукта

Основной коллекторный блок

Высокопрочный кованый трубопровод из легированной стали, образующий основной канал для потока жидкости под высоким давлением.

Задвижки

Ручные/автоматические задвижки для надежного перекрытия и регулирования потока на различных участках.

Регулируемые дульные насадки и насадки типа "боб"

Компоненты регулирования давления для точного регулирования дроссельной заслонки и ступенчатого снижения давления.

Подразделения безопасности и мониторинга

Манометры, предохранительные клапаны и обратные клапаны для контроля давления и защиты от избыточного давления.

Конечные соединения

Фланцевые/ступичные соединения для бесшовного сопряжения с противовыбросовым оборудованием и оборудованием устья скважины.

Интегрированная опорная платформа на салазках

Прочный стальной каркас для устойчивой опоры, удобной транспортировки и быстрой установки на месте.

Совместимые бренды

Кэмерон, NOV, FMC, Валлурек

Приложения

• Бурение нефтяных и газовых скважин на суше

• Морское бурение нефтегазовых скважин

• Ремонт и восстановление нефтяных и газовых скважин

• Испытание пласта

• Эксплуатация скважин высокого давления и глубоких скважин.

• Инженерные решения для контроля скважин и предотвращения выбросов

Часто задаваемые вопросы

В: Каково основное назначение наземного коллектора высокого давления?

А: Это устройство обеспечения безопасности скважины, которое регулирует, перенаправляет и перекрывает потоки жидкости под высоким давлением, чтобы предотвратить выбросы и обеспечить безопасность эксплуатации.

В: Какие номинальные значения давления доступны для ваших коллекторов?

А: Мы предлагаем модели с рабочим давлением от 2000 до 15000 PSI, подходящие для различных условий скважин.

В: Как коллектор регулирует давление в скважине?

А: Регулируя задвижки и дроссели, система точно контролирует поток жидкости и регулирует давление, что позволяет безопасно снижать повышение давления.

В: Из каких материалов изготовлен коллектор?

А: Он изготовлен из высокопрочной кованой легированной стали, обладающей превосходной устойчивостью к давлению, коррозии и H₂S.

В: Легко ли устанавливать и транспортировать коллектор?

А: Да, он имеет конструкцию на салазках, что обеспечивает быструю установку на месте и удобную транспортировку.

В: Где в скважинной системе устанавливается коллектор?

А: Он напрямую соединен с противовыбросовым оборудованием (ПВО) и является частью наземного оборудования для контроля скважины.

В: Какую послепродажную поддержку вы предоставляете?

А: Мы предоставляем 12-месячную гарантию, круглосуточную техническую поддержку и стабильные поставки запасных частей.

Как работает наземный коллектор высокого давления

Наземный коллектор высокого давления напрямую соединен с противовыбросовым оборудованием. Операторы управляют включением/выключением трубопровода с помощью задвижек и регулируют давление с помощью дросселей. Он перенаправляет, ограничивает или перекрывает потоки жидкости высокого давления для точного регулирования давления в скважине и безопасного сброса давления, предотвращая выбросы и провалы пласта. Оснащенный манометрами и предохранительными клапанами, он контролирует давление в режиме реального времени и обеспечивает защиту от избыточного давления для обеспечения безопасных буровых работ.
