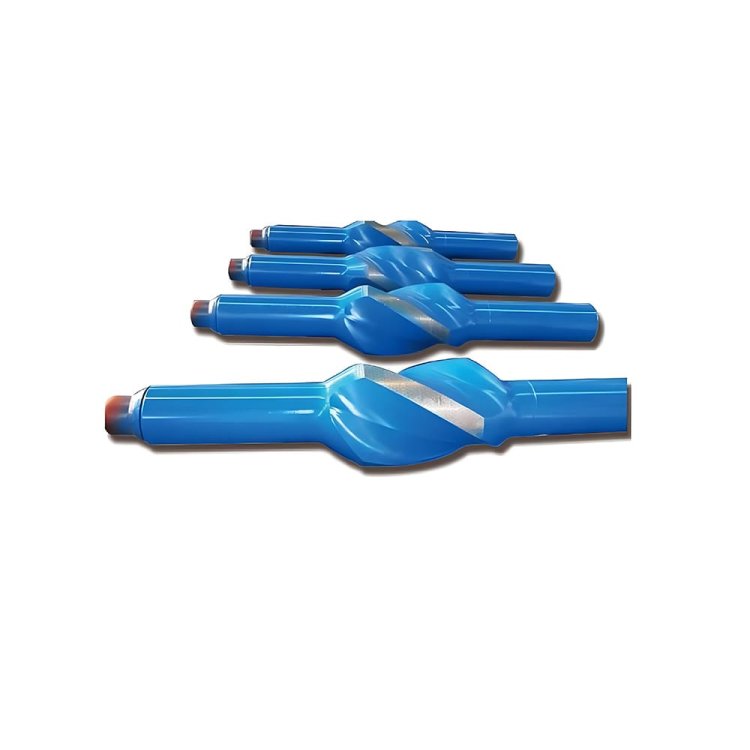

Stabilizer

Основные характеристики

1. Полное покрытие всех размеров лунок с ультраширокой адаптивностью.

Полный ассортимент продукции охватывает скважины диаметром от 98 мм (3-7/8”) до 914,4 мм (36”), полностью адаптируясь к условиям работы, начиная от небольших разведочных скважин и заканчивая наземными скважинами большого диаметра, и удовлетворяя разнообразные требования буровых работ.

2. Двухконтурная конструкция для гибкого управления траекторией скважины.

Каждая спецификация доступна в двух вариантах: стабилизатор для буровой колонны и стабилизатор для бурения вблизи долота (NB). Двухвариантная конструкция обеспечивает гибкое сочетание различных элементов, позволяя точно уменьшать наклон, стабилизировать угол и формировать угол бурения для удовлетворения потребностей различных технологий направленного бурения.

3. Стандартные потоки подключения API для обеспечения универсальной совместимости.

Используются стандартные резьбовые соединения NC23, NC38, NC50 и REG, которые позволяют без проблем соединять стандартные бурильные трубы, бурильные колонны и бурильные долота без специальных переходников, что значительно повышает эффективность сборки и бурения на месте.

4. Оптимизированная конструкция корпуса для удобства ловли и снижения эксплуатационных рисков.

Наружный диаметр корпуса инструмента значительно меньше наружного диаметра лезвия и имеет стандартизированные размеры, что обеспечивает отличную проходимость для извлечения инструментов. Это эффективно снижает сложность и стоимость обработки скважины в случае застревания трубы или аварий в скважине.

5. Конструкция с большим внутренним диаметром для высокоэффективной циркуляции бурового раствора.

Крупногабаритные модели оснащены увеличенным внутренним диаметром отверстий, что эффективно снижает потери давления при циркуляции, минимизирует эрозию отверстий и обеспечивает бесперебойную циркуляцию бурового раствора при бурении с высоким расходом и давлением.

6. Стандартизированные параметры лопастей для сбалансированной стабилизации и износостойкости.

Ширина и длина лопастей профессионально оптимизированы для каждой модели. Конструкция обеспечивает баланс между мощной централизующей силой и надлежащей площадью контакта со стволом скважины, снижая крутящий момент при бурении и уменьшая износ лопастей, одновременно обеспечивая стабильную поддержку ствола скважины.

7. Специальная конструкция нижней резьбы для сборки с использованием компонентов, расположенных вблизи оснастки.

Стабилизаторы типа NB (Near Bit) используют специальную резьбу REG для прямого соединения с буровыми долотами. Интегрированная конструкция долота и стабилизатора оптимизирует структуру забоя, эффективно контролируя отклонение скважины и улучшая прямолинейность вертикальных скважин.

8. Цельнокованая конструкция с превосходной прочностью в скважине.

Изготовлено методом цельной ковки без дефектов сварки. Оптимизированное соотношение наружного и внутреннего диаметров обеспечивает высокую устойчивость к кручению, ударам и усталости, что позволяет использовать изделие в суровых условиях, таких как бурение глубоких скважин и бурение с высокой осевой нагрузкой (WOB).

9. Серийная и стандартизированная конструкция для удобства закупок и управления запасами.

Вся серия использует единые правила именования и технические характеристики, что позволяет инженерам на местах быстро и точно выбирать модели, а также упрощает стандартизированные оптовые закупки и управление запасами научного оборудования.

10. Отличная совместимость для управления траекторией наклонных и горизонтальных скважин.

В сочетании с объемными двигателями и поворотными системами управления различные типы стабилизаторов позволяют точно регулировать скорость нарастания давления и стабилизировать траекторию скважины, обеспечивая надежный и высокоэффективный контроль ствола скважины при наклонно- и горизонтальном бурении.

Технические характеристики

Структура продукта

Стабилизатор изготовлен методом цельнокованой ковки из цельной стальной заготовки без разборки или сварки. Основной корпус состоит из трех секций: верхней соединительной секции, центральной центрирующей секции и нижней соединительной секции. Наружный диаметр основного корпуса меньше диаметра лопастей, что обеспечивает превосходный доступ для операций по извлечению бурового раствора из скважины. Прямое центральное отверстие проходит через весь инструмент для циркуляции бурового раствора. Стандартизированный внутренний диаметр обеспечивает низкие потери давления и высокую эффективность потока.

Цельные лезвия изготавливаются вместе с основным корпусом и доступны в двух вариантах: прямые и спиральные. Ширина и длина лезвий оптимизированы для каждой модификации.

Приложения

• Основная отрасль: бурение нефтегазовых скважин

• Разведка нефти и газа на суше и на шельфе (вертикальная, наклонная, горизонтальная, глубокие скважины)

• Встроенный стабилизатор лопастей, соответствующий стандартам API Q1/API 7, для центрирования бурильной колонны, контроля отклонений и снижения вибрации.

• Вторичные отрасли промышленности

• Геотермальная энергия, разведка полезных ископаемых, бурение водяных скважин, горное дело.

Часто задаваемые вопросы

В: Что такое интегрированный стабилизатор лопастей серии LX?

A: Интегральный лопастной стабилизатор серии LX — это специализированный цельнокованый внутрискважинный инструмент для буровых работ. Благодаря отсутствию сварной конструкции он центрирует бурильные колонны, корректирует отклонения скважины и снижает внутрискважинную вибрацию, эффективно ускоряя скорость бурения и обеспечивая высокую точность качества ствола скважины.

В: Какие типы конструкций имеет стабилизатор?

А: По месту установки его можно разделить на два типа: колонный и прикорневой (NB) тип. По конструкции лопастей, он может быть прямым или спиральным, выбор зависит от технологии бурения и условий пласта.

В: Для скважин каких размеров подходит данное изделие?

A: Полный ассортимент продукции включает в себя лопатки с наружным диаметром от 98 мм до 914,4 мм, полностью совместимые с разведочными скважинами малого диаметра, обычными нефтегазодобывающими скважинами и наземными скважинами большого диаметра.

В: Соответствуют ли резьбовые соединения международным стандартам?

A: Все резьбовые соединения соответствуют стандартам API NC и REG. Благодаря высокой универсальной совместимости стабилизатор может напрямую использоваться со стандартными бурильными трубами, бурильными колоннами и бурильными долотами без дополнительных переходников.

В: В чём разница между строковым типом и типом, близким к битовому?

A: Буровая колонна имеет одинаковую резьбу на обоих концах и устанавливается посередине для стабилизации общего наклона скважины и центрирования буровой колонны. Буровая колонна типа Near Bit (NB) оснащена специальной резьбой на нижнем конце для прямого соединения с долотом, что обеспечивает точный контроль траектории забоя и улучшает прямолинейность ствола скважины.

В: Почему внешний диаметр корпуса меньше внешнего диаметра лезвия?

А: Оптимизированная конструкция с меньшим внешним диаметром корпуса и большим внешним диаметром лезвия значительно улучшает проходимость инструментов для извлечения инструментов из скважины. При застревании труб или застревании песка инструменты для извлечения инструментов могут беспрепятственно проходить, снижая риски аварийных ситуаций в скважине и затраты на строительство.

В: Каковы преимущества цельнокованой конструкции?

A: Благодаря использованию цельнокованой технологии без сварных швов и структурных дефектов, стабилизатор обладает высокой общей прочностью конструкции. Он обеспечивает превосходную устойчивость к кручению, ударам и усталости, адаптируясь к суровым условиям скважины, таким как глубокие и сверхглубокие скважины, высокая нагрузка на долото и сложные геологические формации.

В: Каковы преимущества конструкции с большим внутренним диаметром отверстия?

А: Прямой внутренний канал большого диаметра обеспечивает достаточное пространство для циркуляции бурового раствора. Это эффективно снижает потери давления при циркуляции, повышает эффективность передачи бурового раствора, уменьшает эрозию внутренних стенок и обеспечивает стабильную работу системы циркуляции бурового раствора.

В: А как насчет износостойкости изделия?

А: Рабочая поверхность лезвия обработана профессиональным износостойким армирующим материалом. В сочетании с научно оптимизированными размерами лезвия это снижает трение со скважиной, минимизирует потери от истирания и значительно увеличивает срок службы инструмента в скважине.

В: В каких отраслях применяется данный продукт?

А: Он широко используется при бурении скважин для разведки и разработки нефтегазовых месторождений на суше и на шельфе. Он также применяется в геологической разведке, бурении геотермальных скважин, строительстве глубоководных скважин, горнодобывающем бурении и других профессиональных областях бурения.

В: Для каких типов скважин и технологий бурения подходит этот прибор?

А: Подходит для вертикальных, наклонных, горизонтальных, глубоких и сверхглубоких скважин. Обладает высокой адаптивностью и отвечает различным техническим требованиям традиционного бурения, бурения с контролем траектории и бурения сложных пластов.

В: Соответствует ли продукт стандартам качества API Q1?

А: Да. Вся продукция производится в строгом соответствии с международной системой управления качеством API Q1. Весь процесс, от закупки сырья и ковки до проверки готовой продукции, полностью контролируется и отслеживается, что соответствует стандартам приема и участия в тендерах глобальных нефтегазовых проектов.

В: Доступно ли индивидуальное обслуживание?

A: Возможна индивидуальная настройка. Помимо стандартной продукции, мы можем изготовить изделия нестандартных наружных диаметров, со специальной резьбой, эксклюзивными конструкциями лопаток и особыми размерными параметрами в соответствии с фактическими условиями скважин и строительными требованиями заказчика.

В: Какие проверки проводятся перед доставкой?

A: Все готовые изделия проходят строгую комплексную проверку перед отгрузкой, включая проверку точности размеров, проверку точности резьбы и неразрушающий контроль (НК). Внутренние дефекты, такие как трещины и поры, полностью исключаются, что гарантирует надлежащую производительность и надежное качество.

В: Как выбрать правильную модель?

А: Сначала выберите подходящую модель в соответствии с фактическим диаметром скважины. Затем выберите буровой колонный или буровой долотообразный тип в зависимости от места установки и технологии бурения. Мы предоставляем индивидуальные профессиональные консультации по выбору модели, чтобы идеально соответствовать вашим строительным потребностям.

Как работает стабилизатор

Встроенный лопастной стабилизатор серии LX устанавливается на бурильной колонне и опускается в скважину вместе с буровым инструментом. Во время бурения его внешние лопасти плотно прилегают к стенке скважины, ограничивая радиальное смещение бурильной колонны и бурового долота.

Это обеспечивает постоянное центрирование бурильной колонны, эффективно предотвращая отклонения скважины, вызванные раскачиванием бурильной колонны, изменением пласта и неравномерной твердостью породы. Одновременно это снижает трение и вибрацию бурильной колонны, стабилизирует бурение, улучшает ровность ствола скважины и продлевает срок службы бурового долота и других внутрискважинных инструментов.
