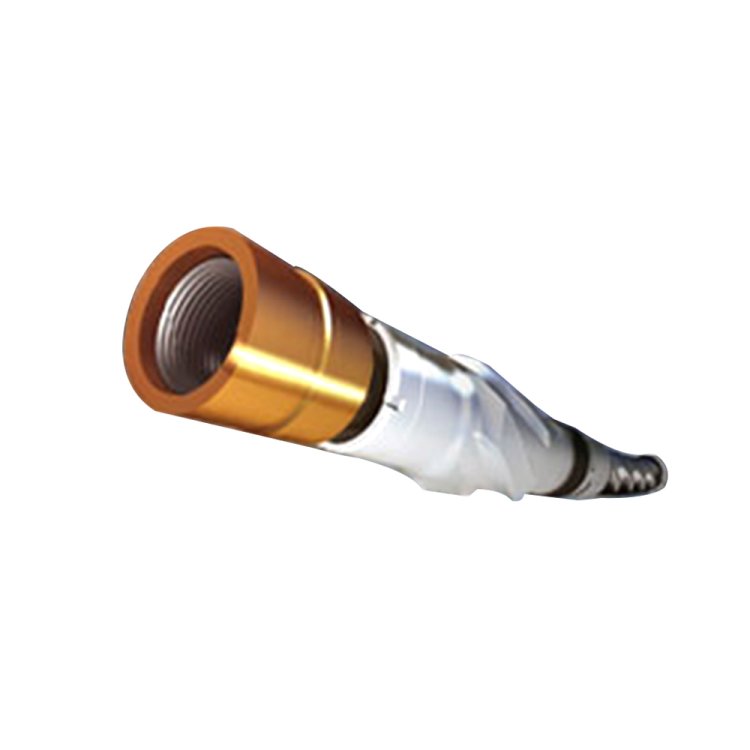

Downhole Motor

Основные характеристики

• Соответствует стандартам API Spec 7-1 и SY/T 5383, обеспечивая стабильную и надежную работу при различных буровых операциях.

• Предлагаем более 400 моделей с наружным диаметром от 2 3/8" до 11 1/4", охватывающих все типы скважин и требования к давлению.

• Запатентованная технология предварительно сформированного статора увеличивает крутящий момент и мощность на 70–100%, обеспечивая улучшенную теплопроводность и высокотемпературные характеристики.

• Регулируемая конструкция изогнутого корпуса позволяет регулировать угол наклона у устья скважины без разборки, что значительно повышает эффективность наклонно-направленного бурения.

• Конструкция, устойчивая к высоким температурам, соли и маслу, с роторами с покрытием, обеспечивает стабильную работу в суровых условиях бурного потока.

• Оптимизированная гидравлическая конструкция адаптируется к различным буровым растворам и предотвращает образование накипи на долоте, обеспечивая стабильную работу в высоковязких жидкостях.

• Высокий крутящий момент и мощность значительно повышают скорость бурения, сокращают время строительства и снижают общие затраты на бурение.

• Износостойкая подшипниковая система обеспечивает длительный срок службы (более 200 часов для 70% агрегатов), сводя к минимуму отказы в скважине.

• Стандартизированная система кодирования четко определяет параметры, что делает выбор, учет и обслуживание более удобными.

• Для особых условий, таких как бурение малогабаритных скважин, бурение с использованием сжатого воздуха и бурение калийных скважин, доступны индивидуальные решения.




Технические характеристики

Часто задаваемые вопросы

В: Какая рабочая среда используется в этом скважинном двигателе?

А: В качестве рабочей среды используется буровой раствор, и он совместим с буровыми растворами на водной и масляной основе, а также с воздушным и пенным буровым раствором.

В: Каков основной принцип работы скважинного двигателя?

А: Буровой раствор под высоким давлением создает разницу давлений внутри двигателя. Зацепление ротора и статора преобразует гидравлическую энергию в механическую энергию для привода бурового долота, используемого для разрушения горных пород.

В: Какой диапазон типоразмеров охватывает эта серия двигателей?

A: Внешний диаметр варьируется от 2 3/8" до 11 1/4", и на выбор предлагается более 400 моделей.

В: Каким отраслевым стандартам соответствует продукция?

A: Вся продукция строго соответствует отраслевым стандартам API SPEC 7-1 и SY/T 5383.

В: Каковы преимущества предварительно изогнутой конструкции статора PCS?

А: Это увеличивает крутящий момент и мощность на 70–100%, а также оптимизирует теплопроводность и устойчивость к высоким температурам.

В: Поддерживает ли двигатель регулируемый изогнутый корпус?

А: Да. Существуют модели с бесступенчатой регулировкой и регулировкой с помощью зубчатой передачи, а угол наклона можно регулировать непосредственно на устье скважины.

В: Какова максимальная рабочая температура термостойкой модели?

А: Специальный высокотемпературный статор способен стабильно работать при максимальной температуре 150℃.

В: Какие варианты падения давления доступны для этого двигателя?

А: Для различных условий скважины предусмотрены три значения давления: 3,0 МПа, 7,0 МПа и 14,0 МПа.

В: Для каких типов скважин подходят эти двигатели?

А: Они широко используются в вертикальных, наклонных, горизонтальных, боковых скважинах и различных скважинах специального назначения.

В: Какие меры по защите ротора от коррозии применяются?

А: Ротор покрыт вольфрамовым сплавом или керамикой для повышения износостойкости, устойчивости к коррозии солями и маслами.

В: Легко ли обслуживать конструкцию изделия?

А: В нем используется модульная конструкция. Все основные компоненты независимы друг от друга, что удобно для разборки, осмотра и технического обслуживания.

В: Может ли двигатель нормально работать в иле с высокой соленостью?

А: Да. Благодаря специальной формуле уплотнений и статора, он адаптируется к условиям высокой солености и сложным буровым растворам.

В: Требуется ли двигателю питание от поворотного стола?

А: Нет. Это автономный скважинный источник питания, не зависящий от вращательной энергии, получаемой с поверхности.

В: Каков обычный срок службы двигателя?

А: Срок службы большинства устройств составляет более 200 рабочих часов, а некоторые модели могут достигать более 400 часов.

В: Можете ли вы изготовить продукцию на заказ для особых условий эксплуатации?

А: Да. Мы можем настроить размеры, конструкцию и параметры производительности в соответствии со специальными требованиями заказчика к скважине.

Как работает скважинный двигатель

Это объемный скважинный двигатель, использующий буровой раствор в качестве рабочей среды и осуществляющий преобразование энергии и выработку мощности за счет зацепления ротора и статора.

Буровой раствор под высоким давлением закачивается в полость двигателя через внутренний канал бурильной колонны. Когда жидкость поступает в герметичные зазоры между многолопастным спиральным статором и ротором, внутри закрытых камер образуется разница давлений. Под действием давления жидкости эксцентрично установленный ротор совершает комбинированное вращательное и вращательное движение. Вращательная мощность, генерируемая ротором, последовательно передается через карданный шарнир и приводной вал к нижнему узлу и, наконец, приводит в движение буровое долото, заставляя его вращаться и разрушать породу.

После прохождения через внутренний канал двигателя буровой раствор выходит из сопел долота, циркулируя буровой раствор, охлаждая долото и удаляя буровой шлам. В моделях с регулируемым изогнутым корпусом угол отклонения позволяет регулировать рабочую поверхность инструмента для выполнения операций направленного бурения, наращивания угла и удержания. Благодаря специально разработанным уплотнительным и облицовочным компонентам двигатель совместим с буровыми растворами на водной и масляной основе, воздухом и пенообразователями. Он стабильно работает при высоких температурах, высокой солености и других суровых условиях скважины. Как автономный скважинный силовой агрегат, он работает без вращательного привода, обеспечиваемого поверхностным поворотным столом.
