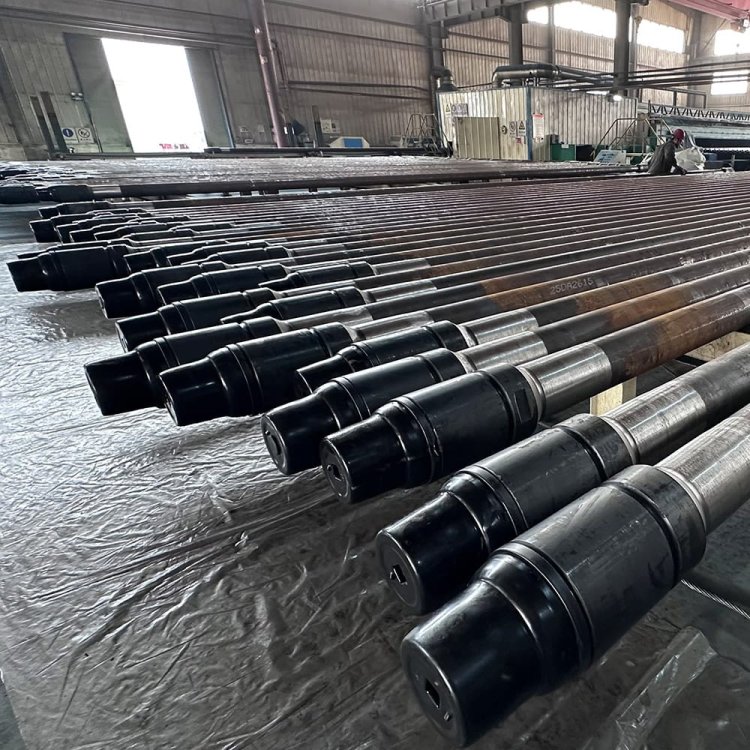

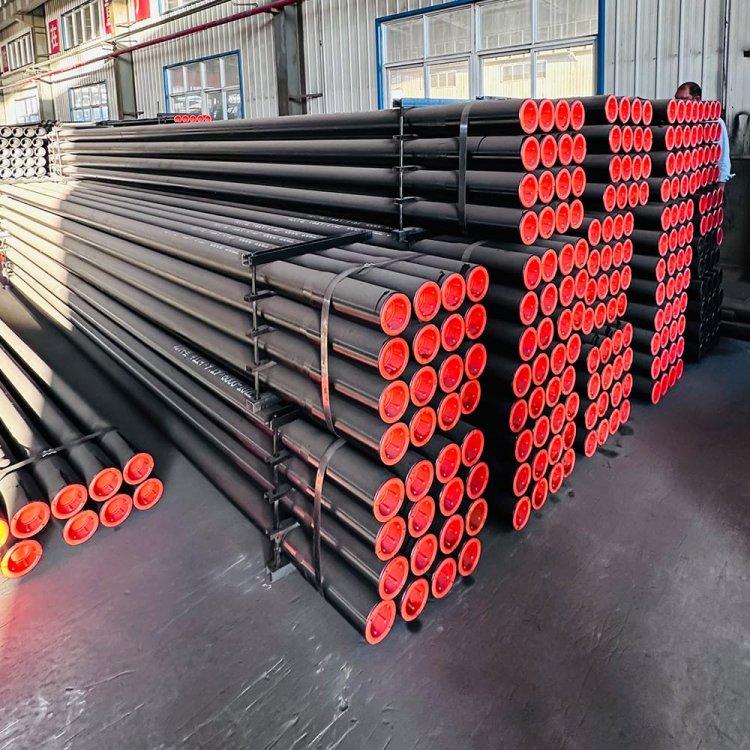

Drilling Pipe

Основные характеристики

• Исключительная прочность и выносливость

• Резьба, полученная методом прецизионной обработки инструментальных соединений

• Оптимизированная конструкция внутреннего диаметра

• Износостойкая лента и антикоррозионное покрытие на внешней стене

• 100% неразрушающий контроль (НК) в производственном процессе

• Коррозионная стойкость к H₂S/CO₂ и стойкость к водородному охрупчиванию

• Полная спецификация Адаптируемость

• Ремонтопригодная и многоразовая конструкция

Технические характеристики

Структура продукта

Корпус трубы

Основной несущий элемент бурильной трубы обычно изготавливается из бесшовной стальной трубы из специальной легированной стали, как правило, различных марок серии X/G/S (например, X95, G105, S135 и др.). Он воспринимает растягивающие, крутящие и переменные ударные нагрузки в процессе бурения и составляет более 90% от общей длины бурильной трубы.

Зона недовольства/переходная зона

Переходная конструкция, соединяющая корпус трубы и инструментальное соединение, делится на два типа: с внутренним и внешним утолщением. За счет увеличения размеров поперечного сечения соединительной части оптимизируется распределение напряжений, что позволяет избежать концентрации напряжений и разрушения в месте соединения корпуса трубы и соединения, а также адаптироваться к требованиям нагрузки в различных условиях эксплуатации.

Инструментальное соединение

Соединительные элементы на обоих концах стержня обычно изготавливаются методом ковки из легированной стали и делятся на наружную резьбу (штифтовый конец) и внутреннюю резьбу (коробчатый конец). Они используются для последовательного соединения бурильных труб, а также для соединения с угловыми бурильными трубами и буровым инструментом, и несут всю нагрузку бурильной колонны.

Поток API точности

Стандартная резьба, нарезанная на соединителе инструмента, соответствует международно признанным спецификациям резьбы, таким как API REG, API IF и API FH. Профиль резьбы, шаг и конусность точно обработаны для обеспечения прочности соединения и простоты установки, предотвращая риск срыва или отрыва резьбы во время сверления.

Металло-металлический уплотнительный выступ

Металлическая уплотнительная поверхность на конце соединителя инструмента, после затяжки резьбовых соединений, плотно прилегает к упорным поверхностям на обоих концах, что обеспечивает герметичность без утечек в процессе циркуляции бурового раствора. Уровень сопротивления давлению соответствует максимальному рабочему давлению соответствующей марки стали. Некоторые высококачественные изделия оснащаются эластичными уплотнительными кольцами на упоре для обеспечения двойной герметизации.

Износостойкое сплавное покрытие

Износостойкая высокотвердая конструкция, приваренная к внешней стенке соединения бурильной трубы, и утолщенная переходная зона изготовлены из износостойких сплавов, таких как карбид вольфрама. Это позволяет снизить износ от трения между бурильной трубой и стенкой скважины при бурении в поворотных участках и твердых горных породах, а также продлить срок службы бурильной трубы в сложных условиях эксплуатации.

Внутреннее антикоррозионное покрытие

Защитный слой, наносимый на внутреннюю стенку трубы, представляет собой, как правило, эпоксидную смолу или покрытие на основе графита, которое предотвращает коррозию внутренней стенки трубы буровым раствором, снижает прилипание бурового раствора и уменьшает потери давления при циркуляции. Он подходит для бурения в условиях высокой коррозии, например, на кислых нефтегазовых месторождениях с высоким содержанием серы.

Встроенная конструкция клапана

Специальные функциональные конструкции, интегрированные внутрь корпуса трубы, часто встречаются в специализированных изделиях, таких как бурильные трубы с шаровым механизмом извлечения и бурильные трубы с байпасными клапанами. Они обеспечивают быстрое открытие и закрытие бурильной колонны и перенаправление байпаса посредством операций шарового извлечения, отвечая особым технологическим требованиям бурения с контролируемым давлением, бурения с пониженным давлением и других специальных процессов.

Приложения

Нефтегазовая отрасль

Области применения: охватывает весь цикл бурения разведочных, эксплуатационных и корректирующих скважин на традиционных нефтегазовых месторождениях на суше и на шельфе, а также на нетрадиционных нефтегазовых ресурсах, таких как сланцевый газ/плотная нефть/метан угольных пластов. Это основная область применения бурильных труб.

Развитие геотермальной энергетики

Области применения: Используется для бурения сухих геотермальных скважин горячего типа и гидротермальных геотермальных скважин, а также может быть адаптировано к особым условиям работы в высокотемпературных пластах.

Разведка минеральных ресурсов и подземное строительство.

Области применения: используется для разведочного бурения твердых металлических/неметаллических минералов, бурения скважин для расширенного геологического прогнозирования при бурении тоннелей, а также бурения гидрогеологических разведочных скважин.

Морская инженерная и геологическая разведочная отрасль

Области применения: Помимо рутинных операций на морских нефтедобывающих платформах, его можно использовать также для геологического бурения и отбора проб в рамках морских геологических исследований на ранних этапах прокладки подводных кабелей/трубопроводов.

Специальное машиностроение и новые отрасли хранения энергии

Области применения: Может использоваться в перспективных инженерных задачах, таких как бурение скважин для тепловых насосов с использованием грунтовых вод, геологические скважины для хранения углекислого газа, скважины для хранения нефти/газа в соляных пещерах и подземные скважины для хранения энергии сжатого воздуха.

Часто задаваемые вопросы

1. Можете ли вы изготовить бурильные трубы на заказ с различными характеристиками, марками стали и типами соединений в соответствии с требованиями нашего бурового проекта?

Да. Мы предлагаем полный ассортимент сталей марок X/G/S в соответствии со стандартом API Spec 5D (таких как X95, G105, S135 и др.) и поддерживаем стандартные резьбовые соединения, такие как API REG, API IF и API FH. Мы также можем изготовить нестандартные изделия на заказ в соответствии с вашими особыми условиями эксплуатации, например, для наклонно-направленных скважин, горизонтальных скважин, а также для работы в условиях высоких температур и высокой коррозии.

2. Соответствуют ли ваши бурильные трубы стандарту API Spec 5D и другим международным стандартам? Имеются ли у вас соответствующие сертификаты от сторонних организаций?

Вся продукция производится в строгом соответствии со стандартами API Spec 5D и может быть снабжена сертификатами с монограммой API. Она также имеет сертификат системы управления качеством ISO 9001 и сертификат пригодности для работы в кислотной среде NACE MR0175.

3. Какие отчеты о контроле качества вы можете предоставить для бурильных труб? Проводится ли 100% неразрушающий контроль?

Для каждой партии продукции предоставляются сертификаты на материалы, результаты ультразвукового контроля (УЗК) и магнитопорошкового контроля (МПК). В процессе производства проводится 100% неразрушающий контроль. По вашему запросу могут быть предоставлены отчеты независимых сторонних испытательных организаций.

4. Какие методы упаковки и транспортировки вы используете, чтобы гарантировать сохранность бурильных труб во время транспортировки на большие расстояния?

Бурильная труба крепится с помощью специального кронштейна и упаковывается в антикоррозийную пленку и водонепроницаемую ткань. Возможна доставка различными способами, такими как морская и железнодорожная транспортировка.
