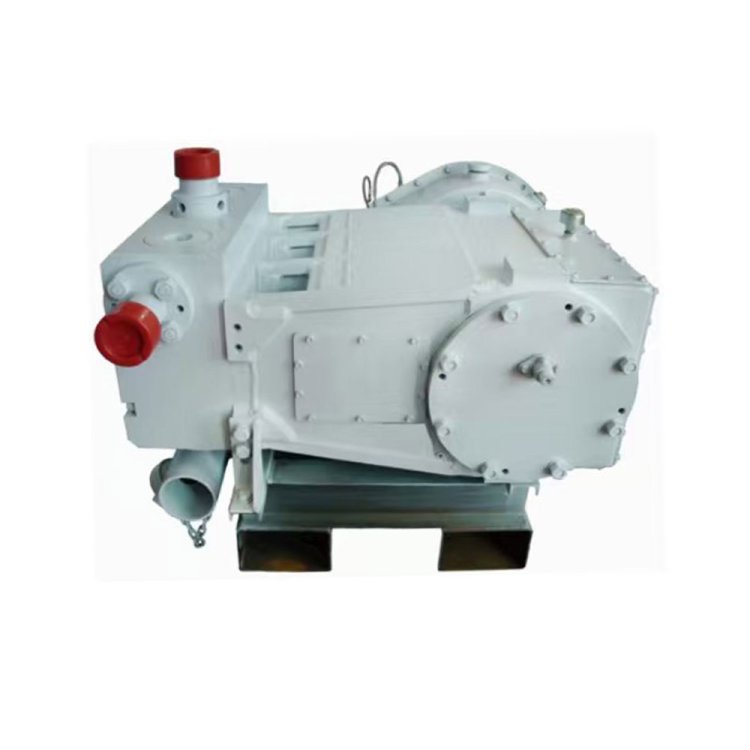

HNA 600S-TW

Основные характеристики

Прямая замена оригинальной детали.

Полностью взаимозаменяем с SPM TWS600S, устанавливается без доработок в насосные установки для обслуживания скважин.

Корпус из кованой стали API 7K

Цельнолитая ковка из стали AISI 4130 с термообработкой для снятия напряжений, ультразвуковой контроль и заводские гидростатические испытания, полная прослеживаемость материала.

Гидравлическая полость с низкой эрозией

Обтекаемая внутренняя структура потока снижает турбулентность и концентрацию напряжений, препятствуя вымыванию суспензии при гидроразрыве пласта, цементировании и обработке кислотами.

Совместимость с несколькими калибрами

Подходит для поршней диаметром 2,5–4,5 дюйма, предназначенных для работы с кислотной обработкой под высоким давлением и цементированием с высокой текучестью.

Индивидуальные износостойкие и коррозионные покрытия

Дополнительно возможно твердое хромирование или химическое никелирование; заготовка из нержавеющей стали для работы в агрессивных средах соответствует требованиям NACE.

Конструкция, обеспечивающая быстрое техническое обслуживание

Расширенное окно доступа к уплотнению; универсальные стандартные порты клапанов для совместимости с запасными частями по всему миру.

Компактная двухнасосная компоновка

Компактная конструкция позволяет устанавливать два насоса подряд на грузовиках или платформах.

Высокоточная обработка

5-осевая обработка на станках с ЧПУ с контролем с помощью координатно-измерительной машины, гладкая внутренняя поверхность для увеличения срока службы сальника и плунжера.

Широкое использование скважинных услуг

Идеально подходит для цементирования, кислотной обработки, гравийной забивки, глушения скважин и гидроразрыва пласта в небольших масштабах.

Полная поддержка OEM-производителей и сторонних производителей.

Возможна модификация порта по индивидуальному заказу; поставляются соответствующие запасные части для клапана, плунжера и уплотнения, гарантия 12 месяцев.

Технические характеристики

Структура продукта

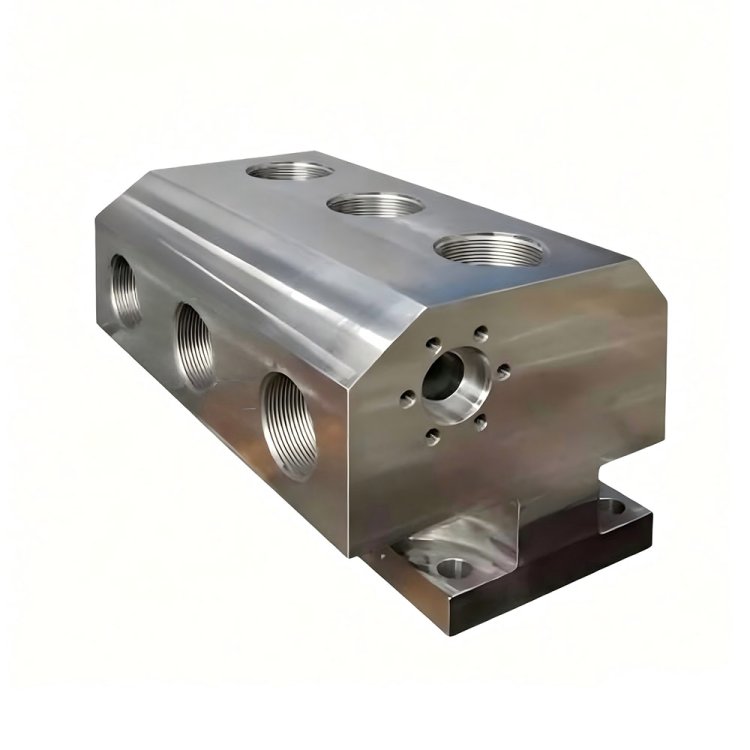

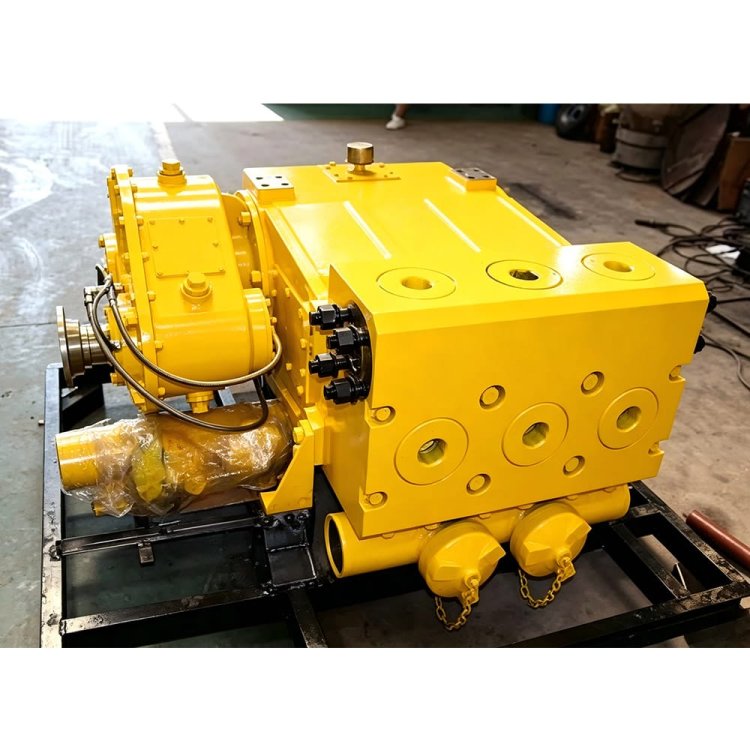

Цельнокованый главный блок

Цельнолитой корпус из кованой стали AISI 4130 с интегрированными отверстиями для плунжера, полостями всасывающего и нагнетательного клапанов, внутренними коллекторами потока и соединительными фланцами. Обтекаемая интегрированная конструкция канала исключает точки утечки в сборе, повышает общую прочность конструкции и устойчивость к усталости при высоком циклическом давлении.

Секция уплотнения плунжера

Три горизонтальных монтажных отверстия для плунжера с увеличенными окнами для обслуживания, оснащенные сальниковой коробкой, комплектами уплотнений, сальником и крепежными болтами. Такая конструкция герметизирует возвратно-поступательный плунжер, предотвращая утечку рабочей среды, и предусматривает пространство для быстрой разборки и замены уплотнений и плунжеров на месте.

Секция полости всасывающего и нагнетательного клапанов

Вертикальные верхняя и нижняя двойные полости клапана предназначены для установки всасывающего и нагнетательного клапанов соответственно. Стандартный размер седла клапана API, соответствующий корпусу клапана, пружине и крышке. Обеспечивает односторонний всасывание и нагнетание жидкости во время возвратно-поступательного движения плунжера для формирования непрерывного потока перекачки.

Встроенный внутренний канал потока

Внутри блока расположены взаимосвязанные обтекаемые каналы, соединяющие три плунжерные камеры, общий всасывающий коллектор и общий нагнетательный коллектор. Оптимизированный изогнутый переход уменьшает турбулентность, абразивный износ песка и концентрацию напряжений, снижая риск размывания и разрушения из-за образования трещин.

Наружный соединительный фланец и крепежная конструкция

Стандартные всасывающие/нагнетательные фланцы API 6A на обоих концах для соединения трубопроводов коллектора; равномерные высокопрочные болтовые отверстия для крепления гидравлической части к силовой части. Стандартная компоновка соответствует оригинальным монтажным размерам SPM TWS600S для прямой замены.

Совместимые бренды

SPM, SERVA, Gardner Denver, Halliburton, FMC, OFM

Приложения

• Обслуживание нефтегазовых скважин

• Цементирование

• Матричное кислотное воздействие

• Услуги по гидроразрыву пласта

• Щеточная обсыпка для контроля песка

• Уничтожение руды в скважинах и циркуляция воды

• Операция по транспортировке гибких труб

• Работы по ремонту и обслуживанию морских скважин

• Стимуляция наземных нефтепромыслов

Часто задаваемые вопросы

В: Полностью ли взаимозаменяема эта жидкостная часть с оригинальной SPM TWS600S?

А: Да. Он имеет идентичные габаритные размеры, расположение клапанных полостей и монтажных отверстий, что позволяет установить его напрямую без каких-либо модификаций силового агрегата или опоры грузовика.

В: Из какого материала изготовлен основной блок, и соответствует ли он стандарту API 7K?

A: Основной корпус изготовлен методом цельной ковки из легированной стали AISI 4130, полностью соответствующей стандарту API Spec 7K. Каждое изделие проходит ультразвуковую дефектоскопию и заводские гидростатические испытания, имеется полная документация по отслеживаемости материалов.

В: Какие размеры поршней может поддерживать этот концевой патрубок?

A: Совместимость со всеми сериями плунжеров: 2-1/2”, 2-3/4”, 3”, 3-1/2”, 4”, 4-1/2”, для операций высоконапорной кислотной обработки и цементирования с большим объемом вытеснения.

В: Какие виды антикоррозионной обработки поверхности являются необязательными для работы в суровых условиях скважины?

A: Дополнительно возможно химическое никелирование и твердое хромирование. Заготовка из нержавеющей стали 17-4PH доступна для эксплуатации в среде сероводорода (H₂S) и соответствует стандарту NACE MR0175.

В: Какое рабочее давление может выдерживать гидравлический блок HNA 600S-TWS?

A: Максимальное номинальное рабочее давление 15 000 PSI (105 МПа), заводские гидростатические испытания проводятся при давлении, в 1,5 раза превышающем номинальное, для проверки безопасности.

В: Какие изнашиваемые запасные части вы можете поставить вместе с гидроблоком?

A: Полный комплекс комплектующих, включая узлы всасывающих/нагнетательных клапанов, седла клапанов, плунжеры, комплекты уплотнений, крышки и все крепежные болты, совместимые с мировыми стандартами рынка запасных частей.

Как работает концевой блок плунжерного насоса HNA 600S-TWS.

Блок гидронасосного узла представляет собой несущую нагрузку основу трехпоршневого насоса. Приводимые в движение силовым блоком, три плунжера совершают возвратно-поступательное линейное движение попеременно внутри своих отверстий.

Когда поршень оттягивается назад, в камере создается отрицательное давление, открывая всасывающий клапан и закрывая нагнетательный клапан; скважинная жидкость поступает в полость через всасывающий коллектор.

Когда поршень движется вперед, внутреннее давление повышается, закрывая всасывающий клапан и поднимая нагнетательный клапан. Рабочая среда выдавливается через нагнетательный канал, образуя непрерывный поток жидкости под высоким давлением.

Оптимизированные интегрированные каналы потока снижают сопротивление потоку и турбулентность. Три поршня работают в шахматном порядке, стабилизируя давление и поток, что обеспечивает возможность непрерывного цементирования, кислотной обработки и гидроразрыва пласта.
