Насос для гидроразрыва пласта

HNA 2500-QWS

(0) Отзывы

Введение в продукт

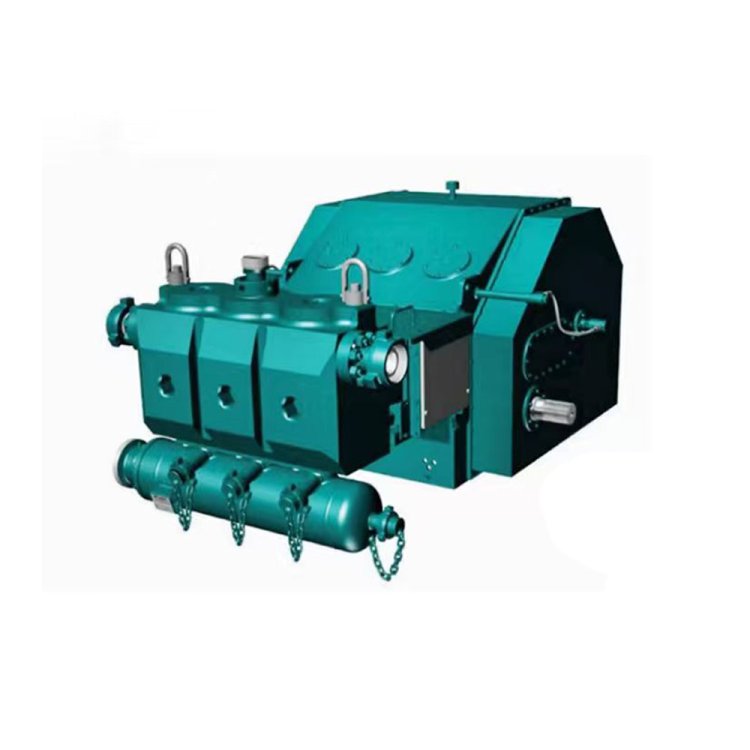

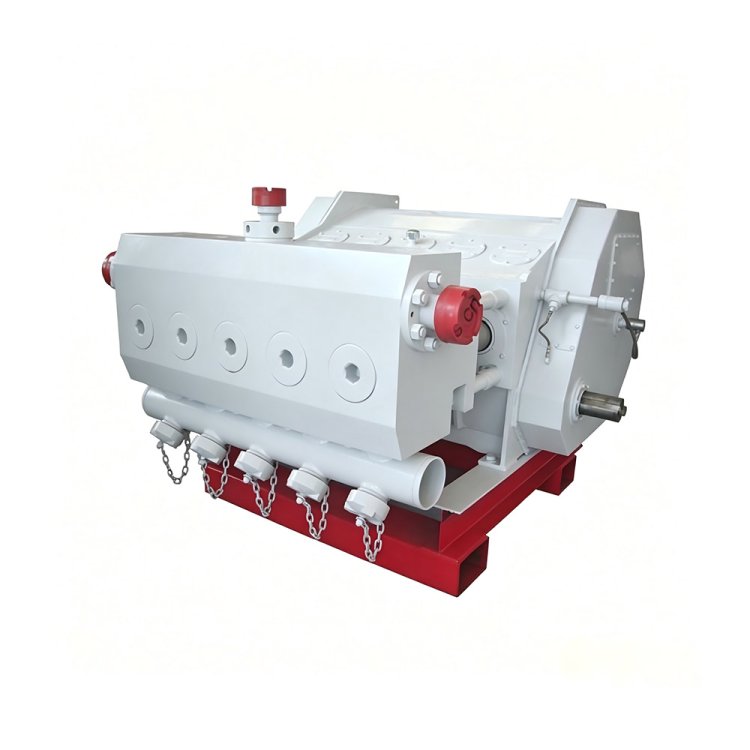

Горизонтальный пятипоршневой плунжерный насос HNA 2500-QWS Classic — это проверенный в полевых условиях мощный гидравлический силовой агрегат, полностью взаимозаменяемый с насосом SPM QWS 2500, специально разработанный для операций гидроразрыва пласта под высоким давлением в нефтегазовой отрасли. Этот надежный пятипоршневой насос, созданный на основе проверенных временем механических конструкций, имеет номинальную гидравлическую мощность 2500 л.с. (1866 кВт) и регулируемое максимальное рабочее давление до 20 000 фунтов на квадратный дюйм (138 МПа), обеспечивая баланс между высокой производительностью, сверхвысоким давлением и большим рабочим объемом для сложных работ по обработке скважин.

В принципе работы установка использует пять отдельных секций привода в движение коленчатым валом. Вращательная мощность преобразуется в возвратно-поступательное линейное движение пяти отдельных плунжеров, которые работают в чередующихся циклах, попеременно всасывая и выталкивая жидкость для гидроразрыва пласта через соответствующие клапанные и седельные узлы. Такая конструкция со смещенными плунжерами исключает сильную пульсацию потока и обеспечивает стабильный непрерывный выход жидкости. Характеристики работы рассчитаны в условиях прерывистой работы на основе 90% механической эффективности и 100% объемной эффективности. Операторы могут переключаться между полным диапазоном диаметров плунжеров от 3 1/2 дюйма до 6 1/2 дюйма; большие размеры плунжеров обеспечивают более высокие максимальные скорости потока при одновременном снижении пикового давления, что позволяет гибко подбирать их под различные требования к конструкции скважины.

Этот насос является основным элементом оборудования для гидроразрыва пласта и идеально подходит для стимуляции месторождений в плотных песках, сланцевой нефти и сланцевом газе, для поэтапного гидроразрыва пласта под высоким давлением в глубоких скважинах, кислотной обработки и других задач по закачке жидкости с высокой производительностью. Он является экономически эффективной прямой заменой импортным пятипоршневым насосам без дополнительной модификации шасси.

Ключевые конкурентные преимущества охватывают множество аспектов. Во-первых, его конструкция с пятью раздельными жидкостными частями позволяет проводить независимое техническое обслуживание каждого цилиндра, сокращая время простоя на месторождении. Во-вторых, совместимые высокоэффективные керамические плунжеры HNA и усиленные клапаны высокого давления обеспечивают исключительную износостойкость и устойчивость к эрозии, что продлевает срок службы. В-третьих, прочная цельная рама выдерживает экстремальную вибрацию и переменные нагрузки на месте эксплуатации. Как универсальный высокопроизводительный насос для гидроразрыва пласта, сочетающий в себе высокую мощность, широкую регулировку параметров и полную взаимозаменяемость, он выделяется как оптимальный выбор оборудования для современных проектов по стимуляции скважин под высоким давлением.

Послепродажное обслуживание

Стандартная гарантия
12 месяцев.
Глобальная поддержка
Круглосуточная техническая поддержка и поставка запасных частей.
Обучение
Обучение по эксплуатации/техническому обслуживанию на месте или дистанционно.

ЦИТИРОВАТЬ

Подробности

Основные характеристики

Полная взаимозаменяемость с насосом SPM QWS 2500.

Идеальное соответствие монтажным размерам и конструкции гидравлической части, прямая замена без модификации шасси грузовика.

Сверхвысокое давление и мощный гидравлический выход

Номинальная гидравлическая мощность достигает 2500 л.с. (1866 кВт), максимальное регулируемое рабочее давление до 20 000 фунтов на квадратный дюйм (138 МПа), подходит для гидроразрыва пласта в глубоких скважинах под высоким давлением.

5 отдельных независимых жидкостных концевых секций

Отдельный цилиндр можно разобрать и обслуживать отдельно, что значительно сокращает время простоя на месте для ремонта.

Широкий диапазон регулировки производительности с различными вариантами поршней

Доступны плунжеры диаметром от 3 1/2" до 6 1/2". Плунжеры большего диаметра обеспечивают более высокую скорость потока, а плунжеры меньшего диаметра — более высокое давление, адаптируясь ко всем требованиям эксплуатации скважины.

Прочные износостойкие основные расходные материалы

В сочетании с высокоэффективными керамическими плунжерами HNA и прочным клапаном и седлом высокого давления, обеспечивается превосходная износостойкость и защита от эрозии, что гарантирует длительный срок службы.

Стабильная непрерывная подача жидкости

Последовательное возвратно-поступательное движение пяти плунжеров уменьшает пульсацию потока, обеспечивая стабильную подачу большого объема жидкости для гидроразрыва пласта.

Проверенная в полевых условиях прочная цельная конструкция

Проверенная временем надежная механическая конструкция, устойчивая к сильной вибрации и переменным тяжелым нагрузкам в суровых условиях периодической работы на нефтяных месторождениях.

Надежные расчетные данные о производительности

Кривая рабочих характеристик, рассчитанная на основе 90% механического КПД и 100% объемного КПД при прерывистом режиме работы, обеспечивает точность при подборе параметров конструкции.

Технические характеристики

Основной параметр	Номинальное значение по техническим характеристикам	Имперская стандартная единица	Значение преобразования метрики	Примечание к основному приложению
Максимальная мощность торможения	2500	л.с.	1866 кВт	Основная выходная мощность насосного узла
Максимальное рабочее давление	20000	пси	138 МПа	Номинальное давление, верхний предел давления на конце жидкости.
Стандартный ход поршня	8	дюйм	203,2 мм	Возвратно-поступательное движение одноцилиндрового плунжера
Вес насоса в сборе (нетто)	16093	фунты	7300 кг	Вес корпуса горизонтального пятипоршневого насоса

Структура продукта

Пятисекционный гидроразрывный насос HNA 2500-QWS Classic имеет модульную двухсекционную конструкцию, состоящую в основном из силовой и гидравлической частей, и оснащен интегрированными системами смазки, охлаждения и монтажа. Компактный, высокопрочный и полностью соответствующий стандарту API 7K, он предназначен для непрерывных операций гидроразрыва пласта в тяжелых условиях эксплуатации.

1. Силовой конец

Это механический приводной механизм, преобразующий вращательную энергию в возвратно-поступательное движение. Он состоит из высокопрочного литого картера, кованого пятишарнирного коленчатого вала, редуктора с шевронным механизмом, шатунов и крейцкопфов. Благодаря использованию комбинированной системы смазки (разбрызгивание и принудительная смазка) обеспечивается стабильная передача мощности и высокая механическая эффективность при длительной работе под высокими нагрузками.

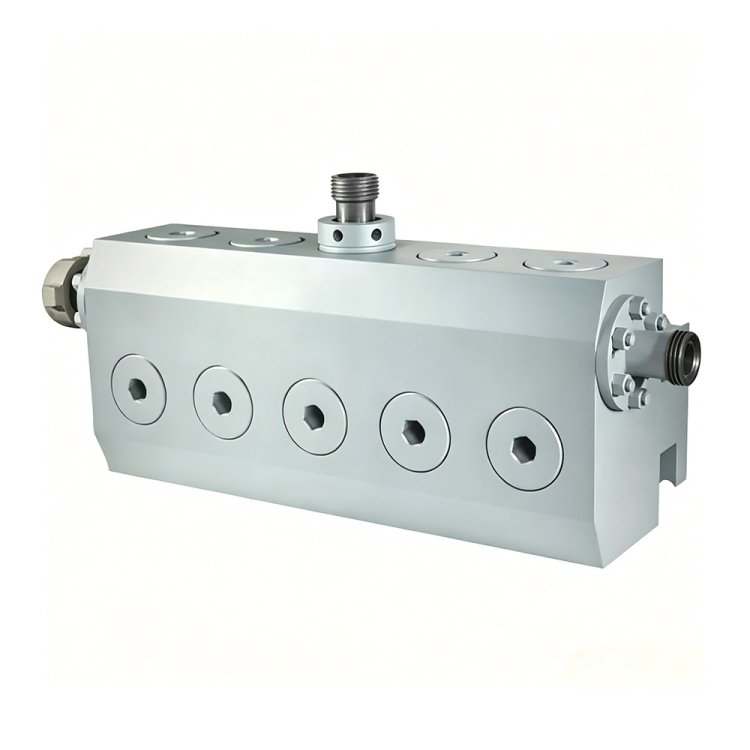

2. Жидкостный конец

Это гидравлический рабочий агрегат высокого давления, изготовленный из цельнокованой высокопрочной легированной стали. Оснащен пятью комплектами независимых плунжеров, клапанов и уплотнительных узлов. Он обеспечивает всасывание, сжатие и нагнетание жидкости под высоким давлением. Благодаря возможности выбора плунжеров различных размеров, он адаптируется к различным требованиям по давлению и объему.

3. Система смазки и охлаждения

Интегрированная система циркуляционной смазки и водяного охлаждения обеспечивает непрерывную подачу масла к подшипникам, шестерням и сальниковым уплотнениям. Она эффективно контролирует рабочую температуру, снижает износ компонентов и продлевает срок службы при круглосуточной непрерывной работе.

4. Базовая и вспомогательная конструкция

Оснащен высокопрочными стяжными болтами, интегрированным опорным основанием и стандартными монтажными интерфейсами. Общая конструкция отличается низким уровнем вибрации, удобством разборки и технического обслуживания, а также высокой совместимостью с традиционными самосвалами для гидроразрыва пласта и системами на салазках.

Совместимые бренды

SPM, WEIR, Gardner Denver, Halliburton

Приложения

Нефтегазовая отрасль

Подходит для гидроразрыва пласта при разработке сланцевой нефти, сланцевого газа, плотных нефтегазовых месторождений, а также традиционных нефтегазовых месторождений. Также поддерживает традиционные внутрискважинные операции, такие как кислотная обработка, удаление закупоривающих материалов, промывка скважины, вытеснение жидкости и глушение скважины, являясь основным оборудованием для повышения эффективности добычи нефти и газа и реконструкции пластов.

Разработка месторождений метана угольных пластов и сланцевого газа.

Разработанная с учетом характеристик нетрадиционных коллекторов, она адаптируется к операциям непрерывного гидроразрыва пласта под высоким давлением и в течение длительного времени. Она эффективно повышает проницаемость низкопроницаемых коллекторов и способствует эффективной разработке нетрадиционных энергетических ресурсов.

Нефтепромысловое инженерное обслуживание

Широко применяется в нефтепромысловом строительстве, при проведении скважинных работ, технической модернизации и техническом обслуживании нефтегазовых объектов. Совместим с оборудованием для гидроразрыва пласта, устанавливаемым на грузовиках и на салазках, и отвечает требованиям тяжелых условий эксплуатации в сложных полевых условиях.

Другие сценарии работы с жидкостями под высоким давлением

Применяется для гравийной обсыпки нефтяных месторождений, испытаний трубопроводов под высоким давлением, укрепления пластов методом инъектирования и других операций по транспортировке и созданию давления жидкостей под высоким давлением, отличается высокой универсальностью и широким спектром применения.

Часто задаваемые вопросы

В: Полностью ли соответствует стандарту API 7K модель HNA 2500-QWS?

А: Да. Все ключевые компоненты насоса, силового агрегата и гидравлической части прошли сертификацию API 7K и соответствуют мировым требованиям к эксплуатации при гидроразрыве пласта на суше.

В: Можно ли использовать запасные части от этой модели с SPM QWS2500 и Gardner Denver 2500Q?

А: Да. Основные изнашиваемые детали, включая плунжеры, клапаны, сальники и крестовины, полностью взаимозаменяемы с основными насосами серии 2500 QWS.

В: Каково максимальное рабочее давление и какие размеры поршня можно выбрать?

A: Максимальное номинальное рабочее давление 20 000 фунтов на квадратный дюйм; доступны различные размеры плунжера: 3,5”, 4,0”, 4,5”, 5,0” для соответствия различным требованиям к давлению и объему.

В: В каких условиях эксплуатации и отраслях может применяться этот насос?

А: В основном для гидроразрыва пласта при добыче нефти и газа, кислотной обработки, глушения скважин, разработки метана угольных пластов, а также для испытаний трубопроводов под давлением и операций по гравийной засыпке.

В: Подходит ли он для установок гидроразрыва пласта, установленных на грузовиках, и для установок, смонтированных на салазках?

А: Да. Стандартное монтажное основание и подъемные проушины подходят как для шасси гидроразрывных машин, так и для стационарных модульных установок.

В: Какова гарантийная политика на насос? Распространяется ли гарантия на резиновые уплотнения?

A: Полная гарантия на насос составляет 12 месяцев; изнашиваемые расходные материалы, такие как сальниковое уплотнение из HNBR, покрытия поршней и вставки клапанов, не подлежат гарантийному обслуживанию.

Как работает пятиступенчатый гидроразрывный насос HNA 2500-QWS Classic

Мощность передается на редуктор, преобразуя высокоскоростное вращательное движение двигателя в низкоскоростное вращение пятиколенчатого коленчатого вала.

Коленчатый вал приводит в движение шатуны и крестовины, создавая линейное возвратно-поступательное движение, которое синхронно перемещает пять шатунов и плунжеров вперед и назад.

Когда плунжер движется назад: внутренний объем полости рабочей части расширяется, давление падает, всасывающие клапаны открываются, жидкость для гидроразрыва пласта поступает в цилиндр; нагнетательные клапаны остаются закрытыми.

При движении поршня вперед: объем полости уменьшается, давление повышается, всасывающие клапаны закрываются, нагнетательные клапаны открываются, жидкость сжимается и подается в трубопроводы под высоким давлением.

Пять цилиндров работают в шахматном порядке, что значительно сглаживает поток жидкости и уменьшает пульсации давления, обеспечивая стабильную непрерывную подачу жидкости под высоким давлением для операций гидроразрыва пласта.
