HNA 400-HT

Основные характеристики

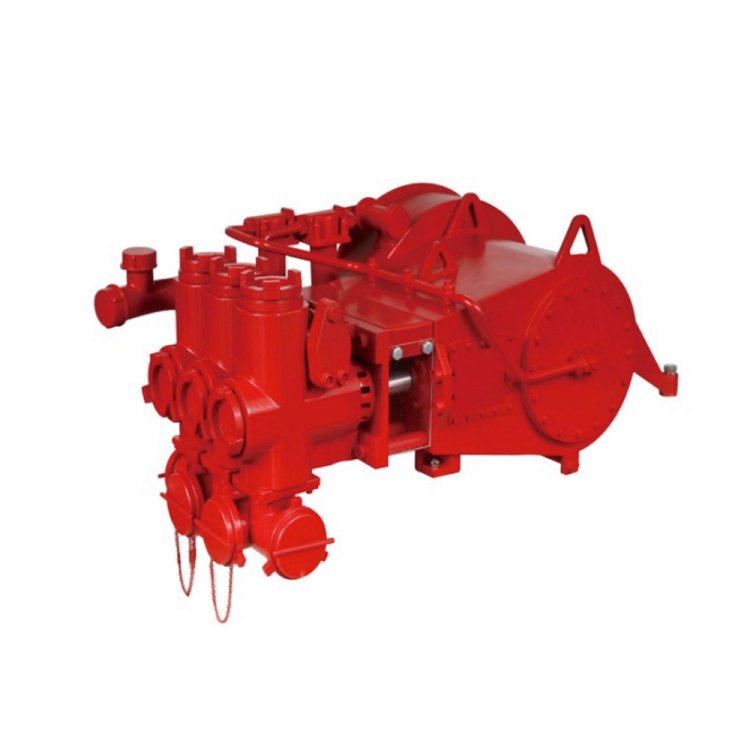

1. Полностью взаимозаменяем с Halliburton HT400 и другими распространенными международными гидравлическими наконечниками.

2. Высококачественные кованые материалы, превосходящие стандарт API 6A, возможно изготовление на заказ.

3. Полная прослеживаемость с уникальным идентификатором партии, пройдены испытания ASTM A370 и ультразвуковой контроль ASTM A388.

4. Превосходная прочность на растяжение, предел текучести и ударопрочность, устойчивость к высокому давлению и коррозии.

5. Автофреттинг или обработка внутренней поверхности методом холодной прокатки для увеличения срока службы.

6. Компактная легкая конструкция, простота установки и обслуживания.

7. Максимальное номинальное рабочее давление до 20 000 PSI.

8. Подходит для кислотной обработки, цементирования, гравийной уплотнительной обработки, сглаживания; поддерживает изготовление изделий, соответствующих стандартам API и не соответствующих им.

Технические характеристики

Структура продукта

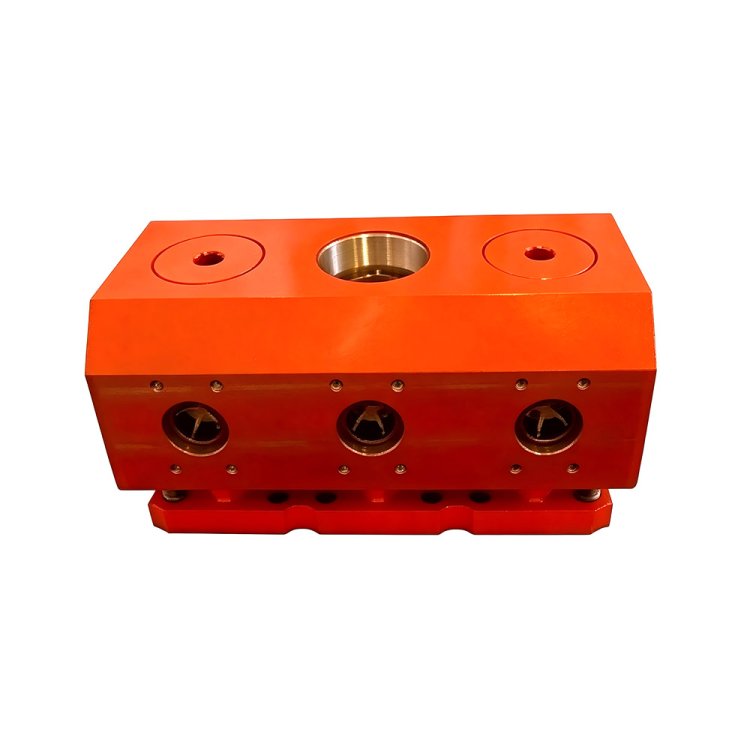

Этот гидравлический блок представляет собой моноблочный узел, изготовленный методом ковки под высоким давлением, совместимый с плунжерным насосом HNA 400-HT. Модульная конструкция обеспечивает простоту обслуживания и полностью соответствует стандарту API 7K.

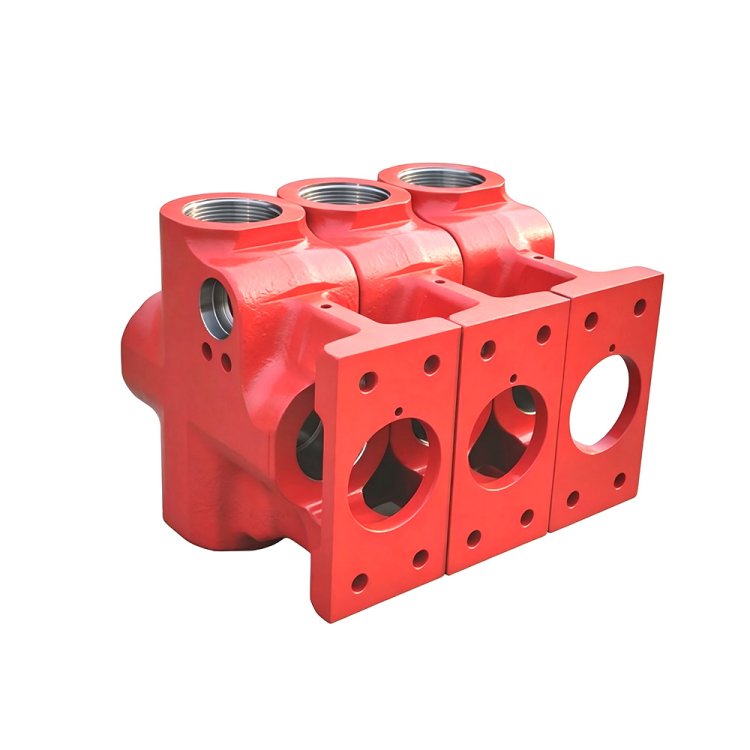

Основной кованый корпус

Цельнокованая конструкция из легированной стали SAE 4330, обладающая высокой прочностью на растяжение, износостойкостью и коррозионной стойкостью, образует основную полость, выдерживающую давление, для всасывания и нагнетания жидкости.

Клапанные узлы всасывания и нагнетания

Независимые отверстия для клапанов в каждом плунжерном цилиндре, оснащенные седлами клапанов, шариками клапанов и возвратными пружинами из стали 17-4PH. Быстросъемные крышки позволяют быстро заменять клапаны без демонтажа всего блока.

Плунжер и камера уплотнения

Прецизионно обработанные отверстия для уплотнений подходят для многослойных комплектов уплотнений из HNBR. Поддерживает сменные плунжеры диаметром 2,0/2,25/2,5/2,75 дюйма, со встроенными каналами для смазки и охлаждения уплотнений.

Порты подключения высокого давления

Всасывающий фланец большого размера для стабильного забора жидкости; стандартный выходной патрубок высокого давления для соединения с трубопроводом гидроразрыва пласта, металлическое уплотнение RTJ для предотвращения утечек при максимальном рабочем давлении.

Крепежные выступы рулевой тяги

Встроенные монтажные выступы с обеих сторон для установки стяжных тяг обеспечивают надежное соединение гидравлического и силового концов, выдерживая высокое внутреннее давление при длительной непрерывной работе.

Совместимые бренды

Halliburton, SPM, Джерех, Серва, Гарднер Денвер

Приложения

• Разведка и добыча нефти и газа на суше и на шельфе

• Нефтепромысловая отрасль: обслуживание и стимуляция скважин

• Технические аспекты эксплуатации скважин под высоким давлением

• Сектор услуг по гидроразрыву пласта, кислотной обработке и цементированию нефтепромыслов

• Сфера услуг по эксплуатации гибких труб и устройству спуско-зажимных устройств

Часто задаваемые вопросы

В: Полностью ли взаимозаменяема данная гидравлическая часть насоса HNA 400-HT с оригинальным насосом Halliburton HT-400?

А: Да. Все монтажные размеры, отверстия для клапанов, отверстия для рулевых тяг и соединительные фланцы соответствуют стандарту OEM HT-400.

Плунжеры, клапанные узлы и комплекты уплотнений можно заменять напрямую без дополнительной механической обработки.

В: Из какого материала изготовлен концевой блок для жидкости и соответствует ли он стандарту API 7K?

A: Моноблочная поковка из легированной стали SAE 4330V с комплексной термообработкой. Полностью соответствует стандарту API 7K, обеспечивая полную прослеживаемость номера партии материала для эксплуатации на нефтепромысловых скважинах.

В: Каково максимальное рабочее давление и какие размеры плунжера можно выбрать для этого гидравлического блока?

A: Максимальное номинальное рабочее давление 15 000 фунтов на квадратный дюйм; опциональные диаметры плунжера: 2,0”, 2,25”, 2,5”, 2,75” для переключения между режимами работы при высоком давлении и низком расходе или при большом объеме.

В: Для каких областей применения подходит данный гидравлический блок 400-HT?

A: Предназначен для трехслойного цементирования, кислотной обработки, глушения скважин, цементирования методом закачки и испытания трубопроводов под давлением; широко используется при стимуляции и капитальном ремонте нефтегазовых скважин на суше.

В: На что распространяется гарантия на гидроблок? Включается ли гарантия на изнашиваемые детали?

A: Гарантия на кованый основной блок цилиндров составляет 12 месяцев. Расходные материалы, включая плунжеры, седла клапанов, сальники из HNBR и пружины, не подлежат гарантии из-за истирания во время эксплуатации.

В: Как продлить срок службы гидравлической части и предотвратить образование трещин в результате промывки?

A: Используйте надлежащее давление всасывания для предотвращения кавитации; используйте совместимые антикоррозионные насадки для работы с кислыми средами; регулярно проверяйте седла клапанов и своевременно заменяйте изношенные детали; поддерживайте правильный момент затяжки сальников в соответствии с руководством по эксплуатации.

Как работает концевой блок плунжерного насоса HNA 400-HT.

Жидкостная часть представляет собой компонент высокого давления, создающий избыточное давление, и соединена с трехпоршневой силовой частью, которая осуществляет всасывание жидкости и нагнетание под давлением за счет возвратно-поступательного движения поршня.

Такт всасывания: поршень отступает назад, внутренний объем полости рабочей части увеличивается, а давление падает. Всасывающий клапан открывается, жидкость для гидроразрыва/цементирования поступает в камеру цилиндра, в то время как выпускной клапан остается закрытым.

Такт нагнетания: поршень движется вперед, объем внутренней полости уменьшается, и давление быстро возрастает. Всасывающий клапан плотно закрывается, нагнетательный клапан открывается, и жидкость выдавливается в трубопроводы высокого давления.

Три цилиндра работают в режиме чередующейся циркуляции, что стабилизирует выходной поток и снижает колебания давления.

Встроенный канал для смазки уплотнения непрерывно подает смазку к уплотнительному узлу плунжера, снижая трение и предотвращая утечку жидкости.
