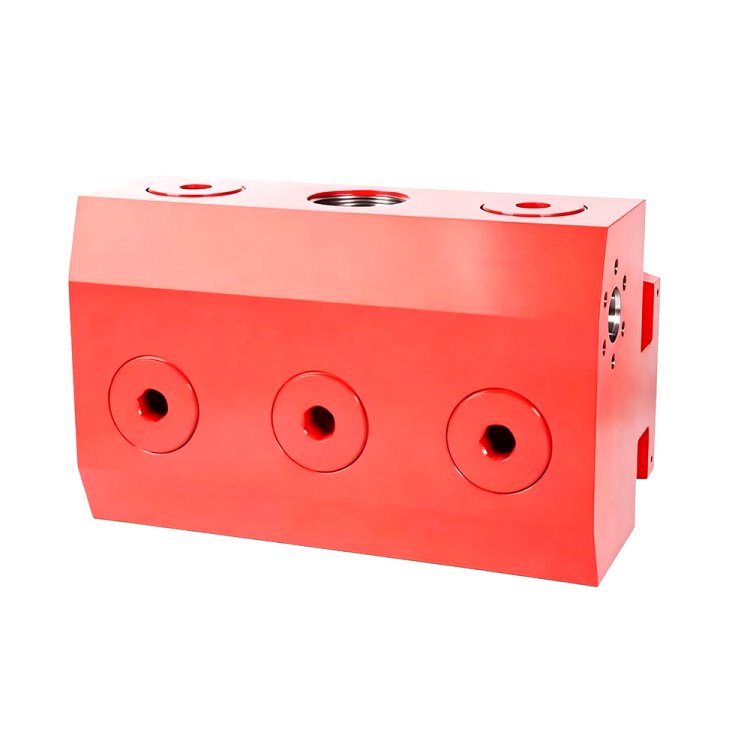

HNA 2250 - TWS Frac Pump Fluid

Основные характеристики

1. Высокотемпературная ковка и термообработка мирового класса, соответствующие и превосходящие спецификации API 6A: SAE 4330V (30CrNiMoV), SAE 4330V-MOD (30CrNiMoV-MOD), нержавеющая сталь 17-4PH, 15-5PH (или материал по индивидуальному заказу).

2. Прослеживаемость — на каждой поковке наносится трафаретный идентификационный номер партии для контроля качества.

3. Испытания материалов в соответствии со стандартом ASTM A 370.

4. Для каждой поковки проводится ультразвуковой контроль в соответствии со стандартом ASTM A 388, чтобы убедиться в отсутствии трещин, включений, расслоений и т.д.

5. Механические свойства, такие как прочность на растяжение, предел текучести, ударная вязкость по Шарпи, относительное удлинение, а также стойкость к высокому давлению, ударной нагрузке и коррозии, превосходящие стандарты API.

6. Легкий и компактный по размеру.

7. Конструкция с автоматической обработкой поверхности методом фрезерования или холодной прокатки для увеличения срока службы.

8. Рассчитан на рабочее давление в скважине до 19 000 PSI.

9. Способен поддерживать высокую производительность в течение 10 часов в день, 6 дней в неделю в суровых условиях, обладая чрезвычайно длительным сроком службы, превосходящим стандарт API.

10. Полностью взаимозаменяем с SPM TWS 2250 и другими основными модулями концевой части плунжерного насоса.

11. Подходит для работ с высоким содержанием заполнителя, высоким давлением, большим перемещением и гидроразрывом пласта.

Технические характеристики

Структура продукта

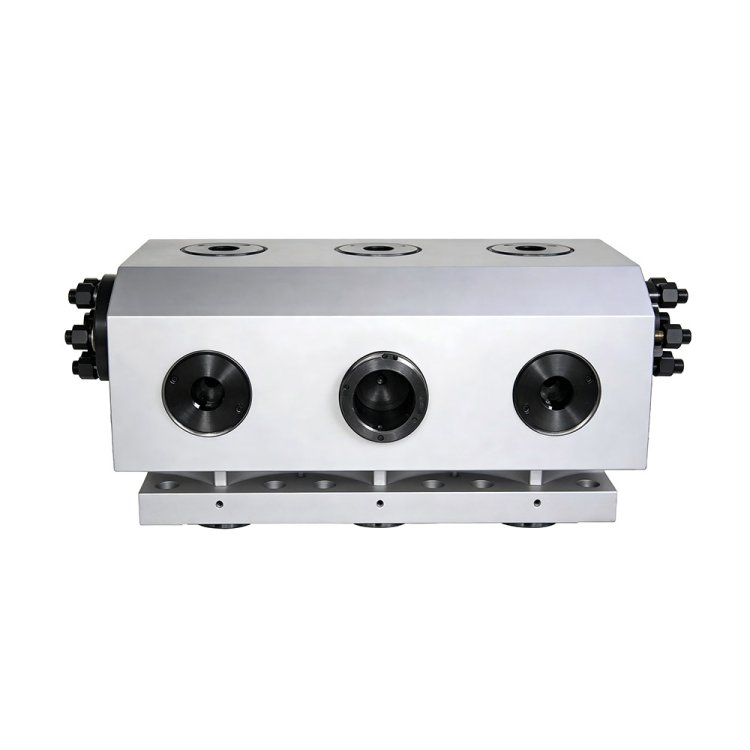

Основной кованый корпус, узел полости всасывающего и нагнетательного клапана, полость для крепления плунжера, соединительная и крепежная конструкция.

Приложения

1. Гидроразрыв пласта при разработке нетрадиционных месторождений нефти и газа на суше: стимуляция скважин для добычи сланцевого газа, плотной нефти, метана угольных пластов, гидроразрыв пласта под высоким давлением в песчаных пластах.

2. Стимуляция и кислотная обработка морских нефтегазовых месторождений: гидроразрыв пласта на морских платформах, кислотная обработка матрицы, контроль пескообразования и очистка скважин.

3. Традиционные услуги по обслуживанию нефтегазовых скважин: гидроразрыв пласта кислотой, повышение давления воды при закачке, фрезерование пробок и восстановление скважин.

4. Использование геотермальной энергии: закачка воды под высоким давлением для извлечения тепла из геотермальных скважин, реконструкция пласта.

5. Отвод угольной пыли и подземный гидроразрыв пласта: гидроразрыв угольных пластов для добычи газа и снижения давления в шахтах.

6. Промышленные операции по закачке жидкости под высоким давлением: закачка бурового раствора под высоким давлением, испытание трубопроводов под давлением, промышленная транспортировка под высоким давлением больших объемов жидкости.

Часто задаваемые вопросы

В1: Полностью ли взаимозаменяема эта гидравлическая часть с оригинальной SPM TWS 2250?

A: Да. Наш гидравлический блок HNA 2250-TWS имеет идентичные габаритные размеры, расположение отверстий и стандарты интерфейса с SPM TWS 2250. Все соответствующие запасные части могут быть установлены напрямую без доработок.

В2: Каково максимальное номинальное рабочее давление этого гидравлического концевого блока?

A: Номинальное рабочее давление в скважине достигает 19 000 PSI. Для продления срока службы фактическое рабочее давление не должно превышать предельное давление, соответствующее выбранному размеру плунжера.

В3: Какие сырьевые материалы доступны для изготовления ковочного изделия?

A: В стандартную комплектацию входят нержавеющая сталь SAE 4330V, SAE 4330V-MOD, 17-4PH и 15-5PH. Возможно изготовление изделий из специальных сплавов, соответствующих условиям эксплуатации заказчика.

Вопрос 4: Какая технология упрочнения используется для внутренних каналов потока?

А: В качестве альтернативы предлагаются две проверенные технологии: автофретажная предварительная обработка и холоднокатаное армирование. Оба метода устраняют внутренние растягивающие напряжения и предотвращают усталостное растрескивание при длительной циркуляции под высоким давлением.

В5: Какие непрерывные операции с высокой интенсивностью эксплуатации может выдержать этот жидкостный компонент?

A: Он разработан для 10-часовой ежедневной высокопроизводительной работы, 6 дней в неделю, в условиях интенсивного гидроразрыва пласта, с ресурсом, превышающим требования стандарта API.

В6: Какие диаметры поршней совместимы с этим модулем для подачи жидкости?

A: Он поддерживает плунжеры диаметром 4", 4-1/2", 5" и 5,5", удовлетворяя требованиям строительства от высокого давления с малым рабочим объемом до низкого давления с большим рабочим объемом.

В7: Предлагаете ли вы изготовленные на заказ гидравлические блоки без использования API?

А: Да. Мы поставляем как стандартную продукцию, соответствующую стандартам API, так и нестандартные изделия, изготовленные по индивидуальному заказу с учетом особых параметров оборудования для обслуживания скважин, установленных клиентами.

В8: Какие инспекционные документы и сертификаты могут быть предоставлены с каждым устройством?

A: Каждый рабочий конец маркируется уникальным номером отслеживания плавки, к которому прилагается протокол механических испытаний по стандарту ASTM A370, протокол ультразвуковых испытаний по стандарту ASTM A388 и сертификат на материал.

Совместимые бренды

Халлибертон, Гарднер, Денвер
