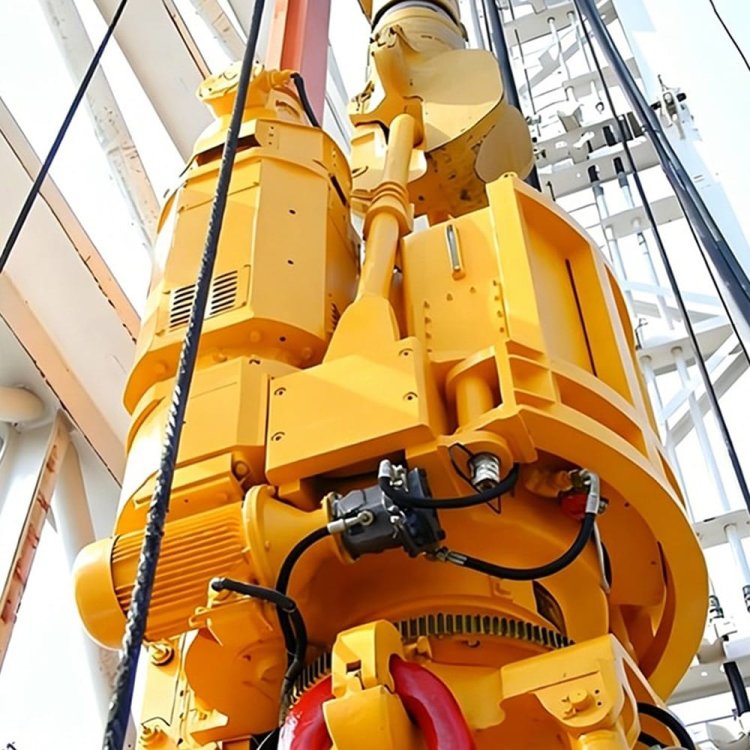

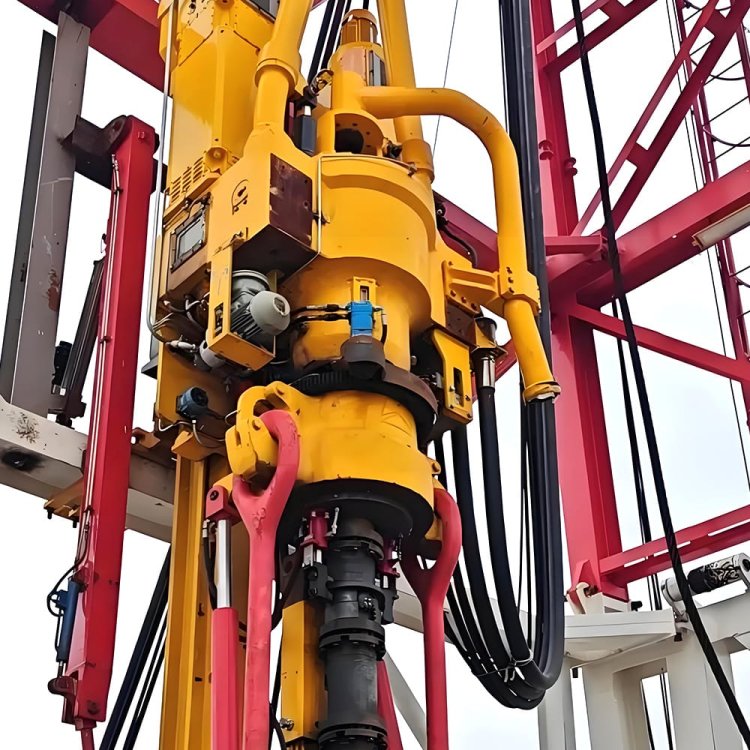

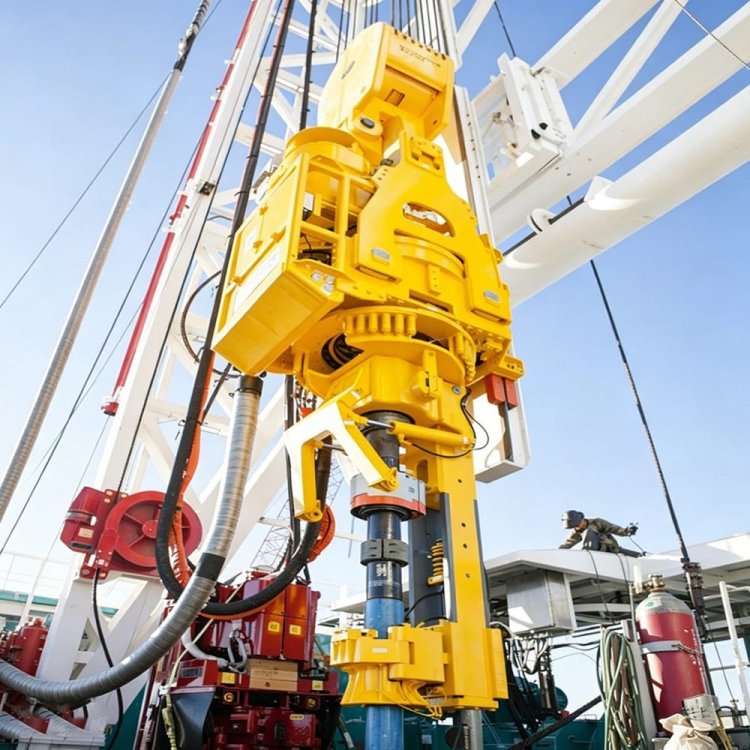

Top Drive

Основные характеристики

1. Номинальная грузоподъемность 350 тонн, номинальная нагрузка 3150 кН, подходит для бурения скважин средней глубины до 5000 м; максимальный момент отрыва 72 кН·м, обеспечивает высокую производительность при работе с трубами в сложных геологических формациях.

2. Главный двигатель переменного тока мощностью 450 кВт с частотным преобразователем, работающий в паре с системой управления ABB VFD, обеспечивает бесступенчатую регулировку скорости от 0 до 180 об/мин, точный и контролируемый крутящий момент с энергосбережением.

3. Двойная система защиты IBOP: дистанционный верхний IBOP + ручной нижний IBOP, выдерживающий высокое давление 70 МПа и обеспечивающий высокий уровень безопасности при работе со скважиной.

4. Запатентованная система складных направляющих балок с автоматической блокировкой и разблокировкой, не требующая тяжелого вспомогательного оборудования для сборки, обеспечивающая быструю установку и высокую безопасность эксплуатации.

5. Основные гидравлические и электрические компоненты ведущих мировых брендов: клапанный блок Wandfluh, гидравлический насос Yuken, приводной двигатель ABB, ПЛК Siemens, низкий уровень отказов.

6. Встроенные гидравлические зажимные клещи, диапазон зажима 87–216 мм внешнего диаметра, совместимые со стандартными и крупногабаритными бурильными трубами; износостойкие матрицы клещей и стабильный момент затяжки и отсоединения.

7. Широкая температурная адаптивность, непрерывная стабильная работа в условиях экстремально низких температур -35℃ и высоких температур 55℃ в пустынных и горных районах Гоби.

8. Большой грязевой канал диаметром φ75 мм, номинальное давление циркуляции 35 МПа, плавный поток бурового раствора для хорошей очистки скважины и уменьшения залипания трубы.

9. Независимая электропанель управления с частотно-регулируемым приводом + выделенная панель бурильщика, интуитивно понятное взаимодействие человека и машины, централизованное дистанционное управление для снижения эксплуатационных рисков для работников буровой площадки.

10. Полный комплект стандартного вспомогательного оборудования: лифтовые тяги грузоподъемностью 350 тонн и длиной 132 дюйма, полный комплект гидравлических и электрических трубопроводов, оригинальные запасные части для быстрой установки после поставки.

11. Стандартная трехкомпонентная упаковка: 20-футовые контейнеры с открытым верхом + отдельный деревянный ящик с разъемным дном, надежная защита при морской и наземной транспортировке с минимальным повреждением при транспортировке.

12. Производитель предоставляет 10-дневное практическое обучение инженеров на производственной базе в Цицихаре, охватывающее эксплуатацию, техническое обслуживание и устранение неполадок, чтобы снизить необходимость проведения технического обслуживания на месте.

Технические характеристики

Принцип работы

Верхний привод DQ50BQ-JH состоит из пяти скоординированных основных блоков: модуля силового привода, модуля гидравлического привода, модуля электрического управления, модуля циркуляции бурения и управления скважиной, модуля перемещения направляющей балки.

Выходная мощность: На блок управления частотно-регулируемым приводом подается переменный ток напряжением 600 В. Частотный преобразователь ABB регулирует выходную частоту для привода главного двигателя переменного тока мощностью 450 кВт. Крутящий момент усиливается редуктором для непосредственного привода главного вала, обеспечивая бесступенчатую регулировку крутящего момента сверления в диапазоне от 0 до 180 об/мин.

Привод бурильной колонны и циркуляция бурового раствора: Полый главный вал позволяет буровому раствору протекать через «гусиную шею» в центральный канал диаметром 75 мм и далее к бурильной колонне. Крутящий момент двигателя передается через главный вал на нижний вспомогательный узел и бурильную колонну для одновременного выполнения роторного бурения и циркуляции бурового раствора.

Вспомогательная гидравлическая система: гидравлический насос Yuken в сочетании с интегрированным клапанным блоком Wandfluh подает масло в два контура под давлением: 35 МПа для основной гидравлической системы и 16 МПа для вспомогательной гидравлической системы. Он приводит в движение вспомогательный зажим для бурильных труб при их сборке и разборке, управляет наклоном тяги элеватора, автоматической блокировкой направляющей балки и открытием/закрытием противовыбросового устройства.

Логика защиты скважины от перегрузки: Во время аварийных ситуаций, связанных с перехватом или контролем скважины, дистанционный верхний и ручной нижний IBOP обеспечивают двойное уплотнение, блокируя внутренний проход колонны и предотвращая восходящий поток пластовой жидкости под высоким давлением для быстрого контроля скважины.

Перемещение и наведение агрегата: Верхняя приводная тележка установлена на запатентованной складной направляющей балке и перемещается вверх и вниз с помощью подвижного крюка блока. Автоматическая блокировка фиксирует агрегат и компенсирует реактивный момент бурильной колонны, предотвращая отклонение верхнего привода.

Централизованное управление: сигналы с панели бурильщика передаются в шкаф управления ПЛК Siemens. Он собирает данные в режиме реального времени, включая скорость вращения, крутящий момент, гидравлическое давление, температуру и состояние IBOP, автоматически запускает сигналы тревоги при неисправностях и обеспечивает интеллектуальный мониторинг всего процесса.

Приложения

1. Нефтегазовая буровая отрасль на суше

Разведочные и эксплуатационные скважины средней глубины для традиционной добычи нефти и газа на суше (в пределах 5000 м).

Буровые работы по добыче сланцевой нефти и сланцевого газа: горизонтальные сквалы и наклонно-направленные скважины большой протяженности.

Проекты по разведке нефти и газа в Гоби, пустынных и холодных горных районах.

Модернизация старых буровых установок для замены традиционных буровых систем с вращающимся столом.

Проекты глубокого бурения для поиска метана угольных пластов и геотермальных ресурсов.

2. Небольшие проекты по бурению на шельфе

Работы по бурению скважин средней глубины на небольших морских самоподъемных буровых платформах.

Разведочное бурение нефтегазовых скважин на приливных отмелях и в зонах перехода суша-море.

3. Инженерная геология и разведка ресурсов

Глубокое бурение кернов для геологической научной разведки

Бурение глубоких скважин для подземного хранения энергии и геотермальных проектов.

Применимые сценарии бурения

Совместим с наземными буровыми установками грузоподъемностью 350 тонн и средними и малыми морскими буровыми платформами. Подходит для любых условий бурения, использует стандартные бурильные трубы API с внешним диаметром 87–216 мм и предназначен для бурения вертикальных, наклонных и горизонтальных скважин, а также в сложных вязких пластах.

Часто задаваемые вопросы

В: Какова номинальная грузоподъемность и максимальная глубина бурения верхнего привода DQ50BQ-JH?

A: Номинальная нагрузка составляет 350 тонн (3150 кН). При использовании стандартной бурильной трубы диаметром Φ114 мм номинальная глубина бурения достигает 5000 м, что соответствует требованиям бурения скважин средней и большой глубины.

В: Какой режим привода используется в этом 350-тонном верхнем приводе и какова мощность двигателя?

A: Используется частотно-регулируемый привод переменного тока. Номинальная мощность главного двигателя составляет 450 кВт (600 л.с.), а система управления с частотно-регулируемым приводом ABB обеспечивает стабильное регулирование скорости.

В: Какое давление могут выдерживать поддерживающие IBOP? Есть ли различия между режимами работы верхнего и нижнего IBOP?

A: Оба противовыбросовых устройства (IBOP) — верхнее и нижнее — имеют диаметр 6 5/8″ (API REG) и выдерживают давление до 70 МПа. Верхнее устройство управляется дистанционно, а нижнее — вручную, что обеспечивает двойную защиту скважины.

В: Какой диапазон внешнего диаметра бурильных труб может зажимать вспомогательный клещевой зажим?

A: Опорные клещи подходят для бурильных труб с наружным диаметром от 87 мм до 216 мм, охватывая большинство распространенных на буровой площадке спецификаций бурильных труб.

В: Какие стандартные компоненты входят в полный комплект поставки верхнего привода?

A: Основной корпус верхнего привода, электрощит управления частотно-регулируемым приводом, складная направляющая балка, панель бурильщика, полный комплект кабелей и гидравлических шлангов, тяги лифта грузоподъемностью 350 тонн, резервный захват, узел IBOP и полный комплект оригинальных запасных частей.

В: Какие марки используются для гидравлических клапанных блоков и гидравлических насосов гидравлической системы?

A: Используются гидравлический клапанный блок Wandfluh, гидравлический насос Yuken и гидравлический приводной двигатель ABB.

В: Может ли оборудование работать в условиях низких температур, близких к нулю?

A: Стандартный диапазон рабочих температур составляет от -35℃ до 55℃. Его можно использовать непосредственно в холодных районах добычи полезных ископаемых на северо-востоке и северо-западе Китая без дополнительных модификаций.

В: Каков внутренний диаметр канала для бурового раствора в главном стволе шахты и максимальное давление циркуляции?

A: Внутренний диаметр канала для бурового раствора составляет φ75 мм, номинальное давление циркуляции бурового раствора — 35 МПа, что подходит для условий циркуляции бурового раствора под высоким давлением.

В: Каковы непрерывный крутящий момент бурения и максимальный крутящий момент отрыва верхнего привода?

A: Непрерывный крутящий момент бурения составляет 48 кН·м, а максимальный момент отрыва — 72 кН·м, что обеспечивает более высокую производительность при обратном расширении застрявшей трубы.

В: Какова конструкция направляющей балки? Сложна ли установка?

А: В конструкции используется запатентованная нами складная направляющая балка с механизмом автоматической блокировки и разблокировки. Для быстрой сборки и повышения безопасности не требуется использование тяжелых инструментов.

В: Предоставляет ли производитель услуги по обучению? Где проходят и какова продолжительность обучения?

A: Для каждого комплекта верхнего привода предоставляется 10-дневное практическое обучение для двух инженеров на производственной базе в Цицихаре. Производитель оплачивает проживание и местный транспорт во время обучения, а покупатель оплачивает международные транспортные расходы стажеров.

В: Какая упаковка используется для всего оборудования и каков его вес при транспортировке?

A: 2 комплекта 20-футовых контейнеров с открытым верхом (15 тонн на контейнер) плюс 1 разборный деревянный ящик (7 тонн). Раздельная упаковка облегчает комбинированную морскую и наземную транспортировку.

В: Какие марки используются в системах электронного управления ПЛК и частотные преобразователи?

A: Частотный преобразователь — производства ABB, а шкаф управления ПЛК — Siemens, что обеспечивает стабильное управление и низкий уровень отказов.

В: Каков собственный вес основного корпуса верхнего привода и стандартная рабочая высота?

А: Вес основного корпуса составляет 10,7 тонн, а стандартная рабочая высота — 5,6 метра.

В: Можно ли настроить напряжение и частоту источника питания?

A: Стандартное напряжение питания составляет 600 В переменного тока/50 Гц, а для обеспечения работы в сетях зарубежных буровых проектов может быть выбрано значение 60 Гц.

В: Какие аксессуары входят в комплект запасных частей?

A: Полный комплект запасных частей для технического обслуживания, включая резервные клещевые штампы, узел промывочной трубы, предохранительный узел, комплект гидравлических уплотнений, изнашиваемые электрические детали и соединители трубопроводов.

В: Какие основные преимущества имеет верхний привод по сравнению с традиционным сверлильным столом с вращающимся столом?

А: Роторное расширение можно выполнять в любое время, чтобы избежать застревания трубы во время подъема; бурение с использованием вертикального бурового инструмента повышает эффективность на 20-30%; двойной IBOP обеспечивает более высокий уровень безопасности контроля скважины; меньше ручного труда на буровой площадке снижает количество несчастных случаев.

В: С какими типами буровых установок совместим этот 350-тонный верхний привод?

A: Подходит для наземных нефтегазовых платформ водоизмещением 350 тонн и небольших морских самоподъемных платформ, применяется для вертикальных, наклонных, горизонтальных скважин, скважин в сланцевых породах и различных сложных конструкций скважин.
