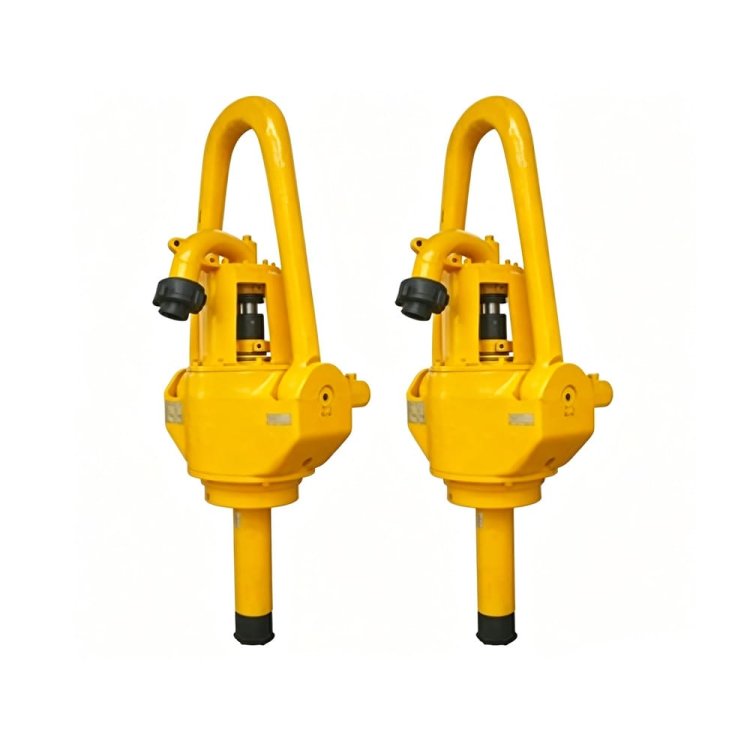

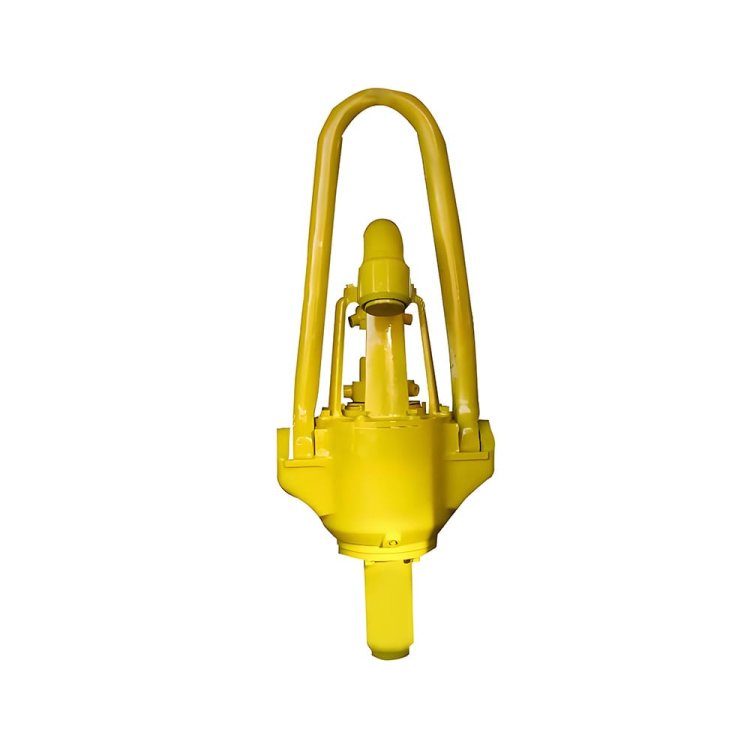

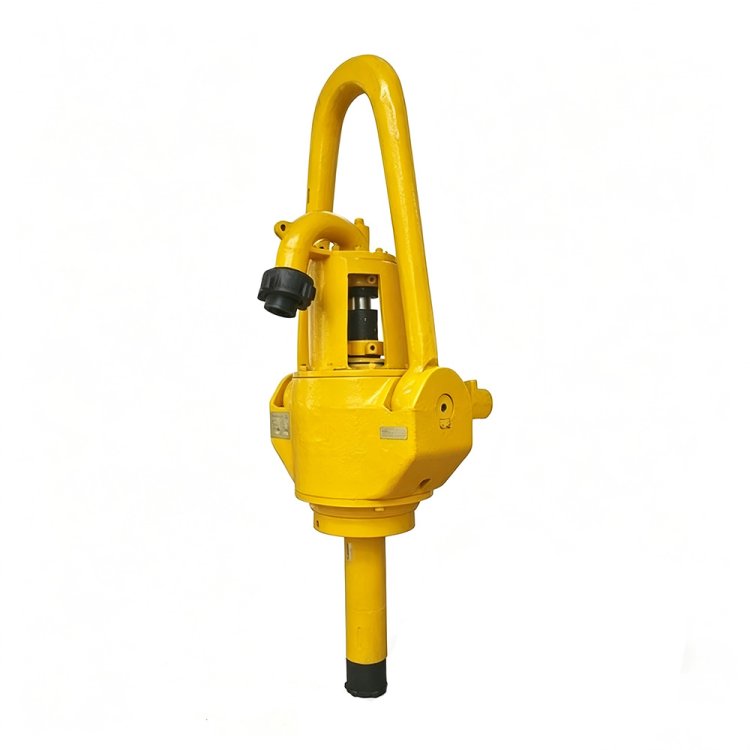

Swivel

Основные характеристики

1. Полное соответствие стандартам API Spec 8C и PSL1, наличие официальной монограммы API, соответствие мировым требованиям к экспорту нефтепромыслового оборудования.

2. Применение разборной модульной кассетной конструкции промывочной трубы позволяет быстро заменять изнашиваемые детали на буровой установке без разборки гусиной шеи и вращающегося шланга, что эффективно сокращает время технического обслуживания и время простоя буровой установки.

3. Для удовлетворения различных эксплуатационных требований доступны два типа изделий: стандартный поворотный вертлюг и поворотный вертлюг двойного назначения, оснащенный встроенной пневматической муфтой. Поворотный вертлюг двойного назначения обеспечивает независимое вспомогательное вращение для сборки и разборки труб, снижая нагрузку на основную буровую установку.

4. Полный модельный ряд от CH125 до SL450, с максимальной статической нагрузкой от 1250 кН до 4500 кН и максимальным рабочим давлением до 35 МПа, идеально подходящий для проектов бурения неглубоких, средних и глубоких скважин.

5. Широкие возможности индивидуальной настройки: настраиваемые внутренние и внешние резьбовые соединения 3LP/4LP, опциональная конфигурация, устойчивая к низким температурам, для регионов с низким уровнем мороза, а также два варианта соединения типа «гусиная шея»: резьба REG и соединительный узел.

6. Основные компоненты изготовлены из высокопрочного сплава, способного выдерживать длительные нагрузки и циркуляцию бурового раствора под высоким давлением. Каждый вертлюг проходит строгие заводские испытания под давлением и в рабочем режиме, что исключает риск утечек и продлевает общий срок службы.

Технические характеристики

Структура продукта

1. Основной корпус: цельный корпус из высокопрочного сплава, служащий основной несущей рамой для всех внутренних узлов и обеспечивающий место для установки муфты пневматического двигателя на поворотных моделях двойного назначения.

2. Центральный трубопровод: основной канал для циркуляции бурового раствора, проходящий через центр всего поворотного соединения, соединяющий гусиную шею и бурильную колонну для обеспечения циркуляции раствора.

3. Главный подшипник и узел крестовины: несущая вращающаяся конструкция, выдерживающая общий вес бурильной колонны и обеспечивающая плавное вращательное движение во время бурения.

4. Кассетный узел для промывочной трубы: модульный уплотнительный блок, состоящий из промывочной трубы, сальника и уплотнительных элементов, устанавливается между центральной трубой и гусиным изливом, быстро разбирается и заменяется на месте.

5. Соединительный патрубок типа «гусиная шея»: изогнутый трубопровод, соединенный с вращающимся шлангом, может иметь резьбовое соединение REG или соединительный муфтовый узел, фиксированный угол 15° для беспрепятственного перемещения жидкости.

6. Резьбовое соединение нижней коробки: стандартная резьба 6 5/8 REG-LH внизу, используется для соединения келли и передачи нагрузки и потока бурового раствора.

7. Вспомогательная пневматическая муфта двигателя (только для поворотного механизма двойного назначения): состоит из пневматического двигателя, фрикционного диска, шестерни и большого зубчатого механизма, установленных внутри корпуса для привода независимого вспомогательного вращения центральной трубы.

Совместимые бренды

BOMCO, EMSCO, Gardner Denver, NOV, Oilwell, TSC, Ideco, Wirth, Drillmec, Weatherford

Приложения

1. Бурение нефтегазовых скважин на суше

Наши поворотные устройства HNA являются основным оборудованием для циркуляции и вращения при традиционном вертикальном бурении нефтегазовых скважин, обеспечивая циркуляцию бурового раствора под высоким давлением и поддерживая непрерывное роторное бурение бурильных колонн.

2. Разработка морских месторождений нефти и газа

Применяется для бурения на платформах и проведения работ по капитальному ремонту морских сооружений, имеет прочную конструкцию, рассчитанную на работу в суровых морских условиях.

3. Услуги по капитальному ремонту и стимуляции скважин.

Подходит для операций по извлечению, спуску, промывке и гидроразрыву пласта в ходе технического обслуживания скважин, удовлетворяя переменным требованиям к нагрузке и давлению при проведении капитального ремонта.

4. Горизонтальное и направленное бурение

Стабильная производительность вращения позволяет адаптироваться к сложным конструкциям изогнутых стволов скважин, включая горизонтальные скважины, скважины с большим радиусом действия и боковые ответвления.

5. Проекты нефтепромыслов в холодных регионах.

Специально разработанные низкотемпературные поворотные устройства позволяют проводить буровые работы в холодных зонах с низкой температурой окружающей среды.

6. Бурение геотермальных скважин

Идеально подходит для циркуляции геотермальных скважин средней и большой глубины, устойчив к высокотемпературным смешанным буровым растворам.

7. Разработка месторождений метана угольных пластов и сланцевого газа.

Подходит для буровых установок малого и среднего размера, используемых для разведки и добычи нетрадиционных энергетических ресурсов.

Часто задаваемые вопросы

В: Имеют ли поворотные соединения HNA полную сертификацию API и взаимозаменяемы ли они с оригинальными запчастями основных производителей?

A: Да. Все вертлюги HNA соответствуют стандартам API Spec 8C PSL1 и имеют официальную монограмму API. Размеры, резьба и стандарты нагрузки соответствуют стандартам BOMCO, NOV, EMSCO и других международных брендов, что позволяет производить прямую замену без доработок.

В: Почему из поворотного шарнира часто вытекает грязь?

А: Утечка бурового раствора в основном вызвана износом промывочной трубы, старением сальникового уплотнения или неправильной установкой уплотнительных элементов. Наша разъемная кассета для промывочной трубы позволяет быстро заменять уплотнения на буровой установке без разборки всего поворотного соединения, что позволяет оперативно устранять утечки.

В: В чем разница между обычным поворотным механизмом и поворотным механизмом двойного назначения?

A: Поворотный механизм двойного назначения оснащен встроенной муфтой пневматического двигателя. Он может независимо вращать бурильные трубы для подсоединения и отсоединения, снижая нагрузку на основную буровую установку, в то время как стандартный поворотный механизм выполняет только функции циркуляции бурового раствора и подвески.

В: Можете ли вы изготовить на заказ низкотемпературные поворотные соединения для нефтепромыслов в холодных регионах?

A: Доступны модели, изготовленные на заказ для работы при низких температурах. Мы используем низкотемпературные уплотнительные материалы и специальное смазочное масло для обеспечения стабильной работы в условиях низких температур до -40℃.

В: Каков срок службы основного подшипника и системы уплотнений?

А: При регулярной смазке и техническом обслуживании основные подшипники из сплава могут прослужить более 8000 часов; уплотнительный узел промывочной трубы может работать 300–600 часов под номинальным рабочим давлением до замены.

В: Какие характеристики поворотного механизма мне следует выбрать для моей буровой установки?

A: Выбирайте, исходя из максимальной статической нагрузки и рабочего давления вашей буровой установки. Наши модели варьируются от CH125 (1250 кН) до SL450 (4500 кН) с максимальным рабочим давлением до 35 МПа и подходят для скважин небольшой, средней и большой глубины.

В: Какие работы по техническому обслуживанию необходимо регулярно проводить во время эксплуатации?

А: Проверяйте уровень масла и износ уплотнений при каждой поездке; меняйте смазку каждые 200–700 рабочих часов; добавляйте консистентную смазку в уплотнительные компоненты перед бурением; проверяйте давление перед запуском скважины, чтобы избежать скрытых рисков утечек.

Как работает поворотный механизм HNA

1. Принцип работы поворотного механизма в обычном режиме

Стандартный поворотный механизм HNA в основном выполняет две основные функции: подвешивание бурильной колонны и циркуляцию бурового раствора. Его центральная труба проходит вертикально через все оборудование. Верхний гусиный носик соединяется с вращающимся шлангом для подачи бурового раствора под высоким давлением, который по центральному носику поступает в бурильную колонну и буровой блок, достигая дна скважины для очистки и охлаждения породы. Главный подшипник и узел крестовины несут весь вес подвешенной бурильной колонны, обеспечивая при этом свободное вращение центральной трубы и бурильной колонны во время вращательного бурения. Разъемная промывочная кассета, установленная между гусиным носиком и центральной трубой, образует динамическую систему уплотнения, которая предотвращает утечку бурового раствора под высоким давлением при непрерывном вращении центральной трубы относительно неподвижного гусиного носика, обеспечивая стабильную циркуляцию бурового раствора под высоким давлением.

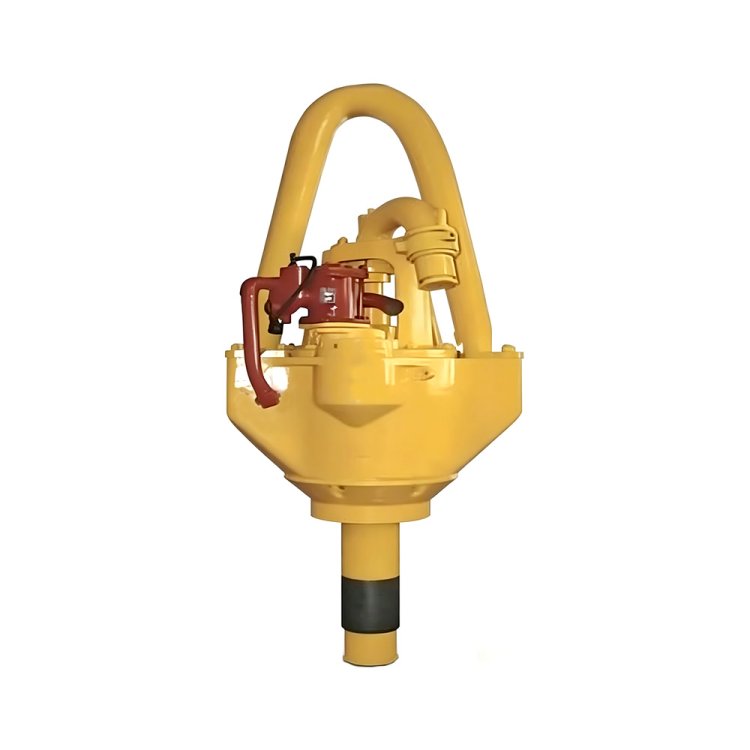

2. Принцип работы поворотного механизма двойного назначения

На основе циркуляционной и несущей конструкции обычных вертлюгов, в двухфункциональный вертлюг внутри корпуса добавлена независимая пневматическая система передачи с муфтой. Сжатый воздух приводит в движение встроенный пневматический двигатель, а мощность передается на малую шестерню через фрикционные диски муфты. Шестерня зацепляется с большой шестерней, закрепленной на внешней стенке центральной трубы, приводя центральную трубу во вращение независимо. Это вспомогательное вращение позволяет выполнять сборку и разборку бурильных труб отдельно, без использования основного поворотного стола буровой установки, что эффективно снижает рабочую нагрузку на основную установку. Система герметизации циркуляции бурового раствора работает аналогично обычному вертлюгу.
