Integrated System & Electronics Control System

Основные характеристики

Контейнерная и салазочная конструкция

Комплексная интеграция частотно-регулируемого привода, системы распределения электроэнергии и управления обеспечивает удобство транспортировки, быструю установку на объекте и минимальные объемы монтажных работ.

Адаптируемость к суровым условиям окружающей среды

Высокий уровень защиты IP55+, коррозионностойкий корпус и система климат-контроля обеспечивают стабильную работу в пустынных, морских и холодных регионах нефтедобычи.

Централизованное и интеллектуальное управление

Централизованная система управления на базе ПЛК с мониторингом в реальном времени, дистанционным управлением и диагностикой неисправностей, обеспечивающая точное управление буровым и гидроразрывным оборудованием.

Высокая надежность и безопасность

Встроенная многоуровневая защита (от перенапряжения, перегрузки, перегрева, короткого замыкания) и низкий уровень гармоник обеспечивают безопасность оборудования и электросети.

Модульная и ремонтопригодная конструкция

Модульная компоновка обеспечивает легкий доступ к компонентам, сокращает время простоя на техническое обслуживание и упрощает замену запасных частей.

Полная послепродажная поддержка

Стандартная 12-месячная гарантия, круглосуточная техническая поддержка по всему миру, а также обучение по эксплуатации и техническому обслуживанию на месте и удаленно.

Экономия пространства и средств

Компактная конструкция позволяет экономить место на объекте, а оптимизированная энергоэффективность снижает долгосрочные эксплуатационные расходы.

Технические характеристики

Структура продукта

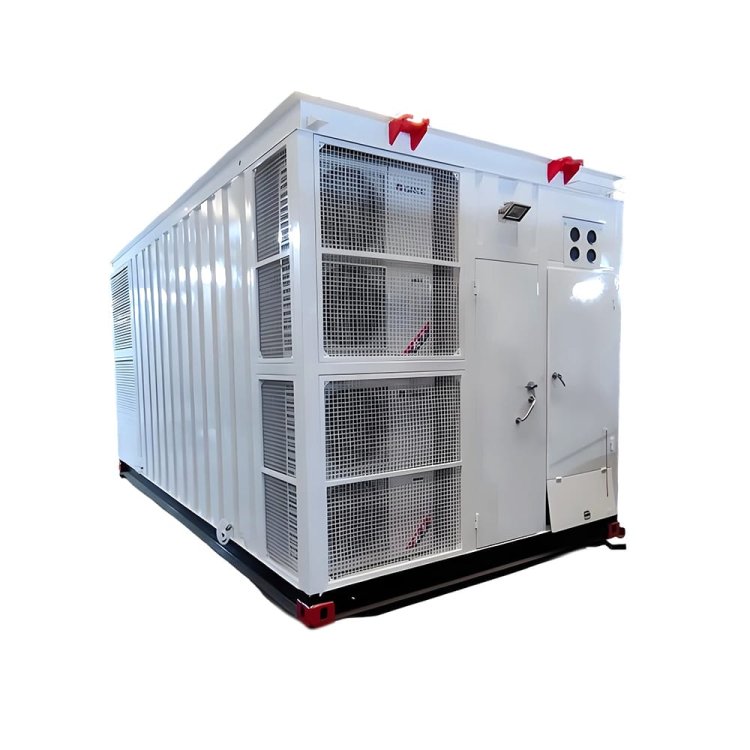

Корпус и основание контейнера

Внешний корпус выполнен из атмосферостойкой, коррозионностойкой стали, а интегрированное основание на салазках позволяет устанавливать устройство непосредственно на нефтепромысловых площадках. Он обладает высоким классом защиты IP55+, системами климат-контроля (обогрев/охлаждение) и вентиляции, обеспечивающими стабильную работу в суровых условиях, таких как пустыни, морские буровые платформы и холодные регионы.

Блок распределения питания (PDU)

Этот отсек, расположенный в одном месте, включает в себя высоковольтные распределительные устройства, автоматические выключатели, трансформаторы и шкафы распределения электроэнергии. Он обеспечивает безопасный прием и распределение входящей электроэнергии ко всем компонентам, имея встроенную защиту от короткого замыкания, перенапряжения и перегрузки.

Шкафы управления частотно-регулируемыми приводами (ЧРП).

В основе системы лежат мощные частотные преобразователи. Они преобразуют электроэнергию из сети с фиксированной частотой в электроэнергию с регулируемой частотой, обеспечивая точное управление скоростью и крутящим моментом для буровых насосов, оборудования для гидроразрыва пласта и другой нефтепромысловой техники. Несколько приводов расположены в модульной компоновке для удобства обслуживания.

Центральный блок управления и ПЛК

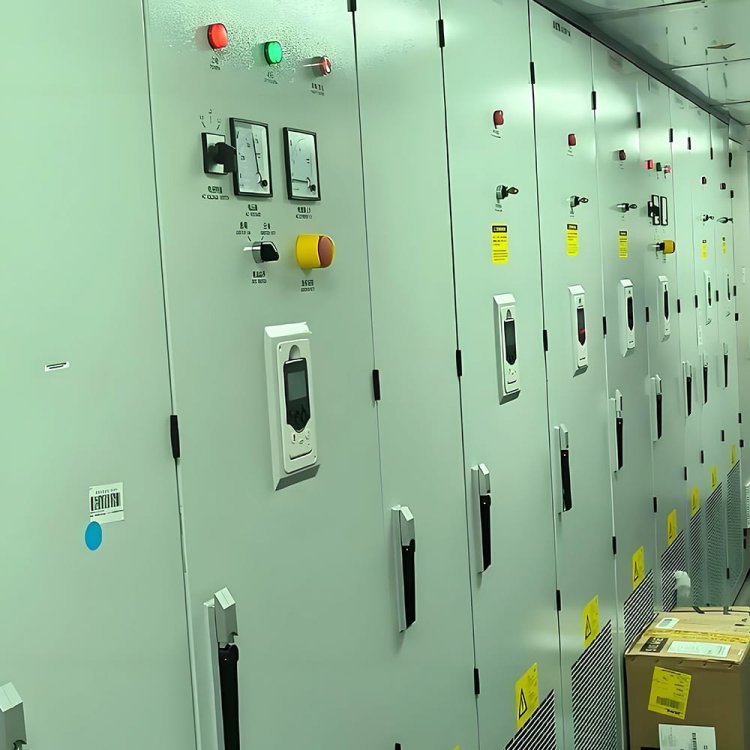

В этом отсеке расположены главный шкаф управления, ПЛК, человеко-машинный интерфейс (HMI) и коммуникационные модули. Он служит «мозгом» системы, собирая данные в реальном времени со всех компонентов, что позволяет осуществлять удаленный мониторинг, автоматическое управление, диагностику неисправностей и регистрацию данных. Он также обеспечивает бесшовную интеграцию с расположенными на объекте системами SCADA.

Вспомогательные системы

К ним относятся система охлаждения (воздушное или жидкостное охлаждение для частотно-регулируемых приводов), освещение, блокировка безопасности, противопожарное оборудование и люки доступа для технического обслуживания. Они обеспечивают безопасность, надежность и исправность всей системы.

Совместимые бренды

Emsco, Gardner-Denver, National, Oilwell

Приложения

• Разработка нефтегазовых месторождений

• Нефтебуровое проектирование

• Гидроразрыв пласта при добыче сланцевого газа

• Цементирование и работы в скважине

• Морская нефтяная платформа

• Горнодобывающая промышленность

• Металлургическая промышленность

• Портовая и логистическая отрасль

Часто задаваемые вопросы

В: Для каких условий эксплуатации подходит данная интегрированная электронная система управления?

A: Он имеет контейнерную конструкцию на салазках с классом защиты IP55+. Он может стабильно работать в суровых условиях, таких как наземные нефтяные месторождения, морские буровые платформы, пустынные районы и холодные регионы. Он пыле-, влаго- и коррозионностойкий, а также оснащен встроенными системами контроля температуры и вентиляции для адаптации к длительной работе на открытом воздухе.

В: Может ли эта система заменить оригинальное оборудование управления CCS и других распространенных брендов? Насколько она совместима?

А: Да. Система использует универсальные протоколы связи и стандартные размеры интерфейсов. Она полностью совместима с оборудованием CCS, Jereh, BOMCO и другими основными производителями нефтепромыслового оборудования. Она поддерживает прямую замену старого оборудования без вторичной модификации и подходит как для новых, так и для старых агрегатов.

В: Каковы основные функции встроенной системы защиты?

A: Система оснащена комплексными функциями защиты, включая защиту от перенапряжения, пониженного напряжения, перегрузки, перегрузки по току, короткого замыкания, перегрева и обрыва фазы. При обнаружении нештатных ситуаций система автоматически отключает питание и подает сигнал тревоги для защиты оборудования и персонала на объекте.

В: Поддерживает ли продукт удаленный мониторинг и управление?

А: Безусловно. Оснащенный центральным модулем управления ПЛК и коммуникационным блоком, он поддерживает сбор данных в реальном времени, удаленную настройку параметров, удаленную диагностику неисправностей и работу в автоматическом режиме. Он также может быть подключен к локальной системе SCADA для реализации интегрированного управления.

В: Каков диапазон мощности и уровень напряжения этой интегрированной системы управления?

A: Диапазон выходной мощности составляет от 500 кВт до 12 МВт. Входное напряжение поддерживает 6 кВ, 10 кВ и 13,8 кВ, а выходное напряжение охватывает 380 В, 600 В, 690 В и 3300 В, полностью удовлетворяя требованиям к мощности крупных насосов для гидроразрыва пласта и буровых насосов.

В: Легко ли установить и обслуживать систему? Сколько времени занимает развертывание на месте?

A: Это интегрированный блок, смонтированный на раме. На месте требуется лишь простая проводка, а вся установка занимает от 1 до 2 дней. Внутренняя модульная конструкция позволяет быстро проверять наличие неисправностей и заменять компоненты, эффективно сокращая время на техническое обслуживание.

Как работает интегрированная система и система электронного управления

Эта контейнерная интегрированная электронная система управления работает на основе частотно-регулируемого привода и централизованного интеллектуального управления. Переменный ток из сети сначала поступает в блок распределения питания для регулирования напряжения, распределения электроэнергии и защиты, а затем передается в модуль частотно-регулируемого привода.

Частотно-регулируемый привод (ЧРП) преобразует переменный ток фиксированной частоты в ток регулируемой частоты и напряжения, что позволяет точно регулировать скорость и крутящий момент двигателя в соответствии с фактическими потребностями нагрузки. Центральная система ПЛК собирает данные о работе в режиме реального времени, напряжение, ток и сигналы неисправностей. Она поддерживает настройку параметров, мониторинг состояния и дистанционное управление через человеко-машинный интерфейс.

Система, оснащенная многоуровневой защитой, немедленно отключает питание и останавливает работу в случае перенапряжения, перегрузки, короткого замыкания и перегрева, обеспечивая безопасность эксплуатации. Она может стабильно приводить в движение буровое, гидроразрывное, пескоструйное и другое нефтепромысловое оборудование.
