Введение в продукт

Фотоэлектрический модуль HNA-NEG19RC.20 Vertex Supreme N с двухсторонним двойным стеклом обеспечивает выходную мощность от 625 Вт до 650 Вт с лучшим в отрасли пиковым КПД преобразования 24,1%. Интегрированный со 132 полуразрезанными N-типовыми ячейками i-TOPCon Ultra, компонент адаптируется к высоковольтным системам постоянного тока 1500 В и бесперебойно работает со всеми основными фотоэлектрическими аксессуарами на мировом рынке. Благодаря современной технологии пассивации контактов N-типа, модуль минимизирует рекомбинацию носителей заряда, повышая эффективность фотоэлектрического преобразования. Его полностью двухслойная конструкция обеспечивает двунаправленный захват света: переднее стекло с высокой светопропускаемостью поглощает прямой солнечный свет, а заднее прозрачное стекло рециркулирует отраженный свет от земли, поверхности воды и растительности, создавая дополнительный прирост мощности. Оснащенный встроенными байпасными диодами и трехканальной компоновкой полуячеек, он успешно предотвращает отказы из-за перегрева, вызванного частичным затенением. Благодаря сверхнизким температурным коэффициентам, изделие минимизирует потери мощности в условиях высокой температуры окружающей среды, а нулевой риск PID-эффекта и сверхнизкий уровень LID-эффекта обеспечивают стабильное производство энергии при слабом освещении на рассвете, в сумерках или в облачную погоду.

Это универсальное солнечное оборудование подходит для полного спектра энергетических проектов, включая крупномасштабные наземные фотоэлектрические станции, горные фотоэлектрические базы, промышленные и коммерческие распределенные системы электроснабжения на крышах. Оно также подходит для объектов, дополняющих друг друга в агро- и рыбохозяйственной фотоэлектрической энергетике, прибрежных районов с сильным соляным туманом, коррозионно-активных животноводческих хозяйств и мощных бытовых солнечных батарей на крышах. Двусторонняя конструкция обеспечивает увеличение мощности с тыльной стороны до 99%, что повышает общую производительность установки. На клиентов распространяется 12-летняя гарантия на материалы и качество изготовления и 30-летняя линейная гарантия мощности, с уменьшением мощности всего на 1% в первый год и сохранением 87,4% первоначальной мощности после 30 лет эксплуатации. Пройдя строгие испытания на надежность в условиях солевого тумана и коррозии аммиаком, устройство имеет полностью герметичную распределительную коробку IP68 и прочные алюминиевые рамы, способные выдерживать экстремальные механические нагрузки. Совместимое с интеллектуальными оптимизаторами мощности, оно сохраняет выдающуюся генерирующую мощность в условиях высоких температур и низкой интенсивности излучения, значительно сокращая долгосрочные эксплуатационные расходы для всех проектов солнечной энергетики.

Послепродажное обслуживание

Стандартная гарантия
12 месяцев.
Глобальная поддержка
Круглосуточная техническая поддержка и поставка запасных частей.
Обучение
Обучение по эксплуатации/техническому обслуживанию на месте или дистанционно.

ЦИТИРОВАТЬ

Подробности

Основные характеристики

Высокоэффективные полуразрезанные ячейки N-типа i-TOPCon Ultra, максимальная эффективность преобразования модуля до 24,1%, диапазон мощности 625–650 Вт.

Двусторонняя конструкция с двойным стеклом, усиление мощности с задней стороны достигает 99%, дополнительная выходная мощность за счет отраженного света от земли/воды.

Отсутствие ПИД-эффекта и сверхнизкие потери ЛИД-эффекта; затухание всего 1% в первый год и 0,4% ежегодного линейного затухания в последующие годы, сохранение мощности на уровне 87,4% через 30 лет.

Превосходные температурные характеристики с низким температурным коэффициентом (-0,29%/℃), стабильная выработка электроэнергии при высоких температурах и слабом освещении.

Встроенные шунтирующие диоды с трехконтурной схемой эффективно предотвращают возникновение локальных перегревов, вызванных частичным затенением.

Полностью герметичная распределительная коробка IP68, прочный алюминиевый каркас, выдающаяся устойчивость к механическим нагрузкам; прошла испытания на коррозию в солевом тумане и аммиаке в условиях прибрежной зоны и размножения коррозионных организмов.

Совместим с высоковольтными системами постоянного тока 1500 В и распространенными разъемами для фотоэлектрических панелей, поддерживает работу интеллектуальных оптимизаторов мощности.

Комплексная гарантия: 12-летняя гарантия на материалы и качество изготовления, 30-летняя гарантия на линейную выходную мощность.

Широкая область применения: наземные станции, горные фотоэлектрические системы, промышленные и коммерческие крыши, сельскохозяйственные фотоэлектрические проекты и проекты, дополняющие друг друга в рыболовстве.

Технические характеристики

Категория	Элемент	Значение параметра	Стандарт тестирования
Электрические характеристики	Диапазон мощности и максимальная эффективность	625–650 Вт, 24,1%	СТК
Температурная характеристика	Коэффициент тепловой мощности	-0,29%/ ℃	—
Механическая структура	Габариты и вес	2382×1134×30 мм, 33,0 кг	—
Конфигурация системы	Максимальное системное напряжение и номинальные характеристики корпуса	1500 В постоянного тока, степень защиты IP68	IEC/UL
Затухание и гарантия	Условия затухания и гарантии	≤1% в первый год, 12-летний продукт + 30-летняя линейная мощность	Внутренний стандарт

Структура продукта

Этот двухсторонний солнечный модуль HNA-NEG19RC.20 Vertex Supreme N с двойным стеклом имеет полностью ламинированную структуру с двойным стеклом и полуразрезанными N-типом i-TOPCon Ultra ячейками в качестве основного элемента генерации энергии.

Наружные слои представляют собой два слоя закаленного стекла толщиной 2,0 мм с высокой светопроницаемостью с лицевой и обратной сторон, что обеспечивает двунаправленное поглощение света и высокую антикоррозионную и атмосферостойкость. Внутри расположены 132 полуразрезанных ячейки, разделенных на три независимые цепи со встроенными байпасными диодами для исключения риска перегрева в условиях частичного затенения. Высокоэффективная герметизирующая пленка плотно закрывает ячейки, блокируя проникновение влаги и коррозионных газов.

Вся ламинированная конструкция обрамлена анодированным алюминиевым сплавом толщиной 30 мм, обеспечивающим структурную поддержку и повышающим устойчивость к механическим нагрузкам, таким как ветер и снег. С задней стороны установлена водонепроницаемая распределительная коробка IP68, оснащенная фотоэлектрическими кабелями сечением 4,0 мм² и совместимыми разъемами TS4 и MC4 EVO2 для удобного последовательно-параллельного соединения. Компактная конструкция в целом обеспечивает баланс между малым весом и прочностью, адаптируясь к различным сложным условиям наружной установки.

Совместимые бренды

1. Марки разъемов для фотоэлектрических систем

Модуль оснащен разъемами Staubli MC4 / MC4 EVO2 и TS4 Plus, полностью совместимыми с оригинальными разъемами серии Staubli и всеми распространенными стандартными разъемами MC4 для фотоэлектрических систем сторонних производителей.

2. Марки инверторов

Поддерживает высоковольтные системы постоянного тока 1500 В, совместим со всеми основными отечественными и зарубежными марками инверторов:

Китайские бренды: Huawei, Sungrow, GoodWe, Ginlong, Deye, Sofar, Kstar, Kehua, Sineng Electric.

Международные бренды: SMA, Fronius, SolarEdge, Fimer, TMEIC.

3. Бренды оптимизаторов мощности на уровне модулей

В сочетании с популярными брендами интеллектуальных оптимизаторов для проектов, подверженных затенению:

Tigo TS4, Huawei Optimizer, SolarEdge Power Optimizer, Sungo IOpt Pro

4. Марки монтажных кронштейнов

Стандартный размер модуля подходит для всех универсальных кронштейнов для фотоэлектрических панелей, включая Xiamen Golden Solar, Clenergy, PVH и других отечественных и зарубежных производителей.

Приложения

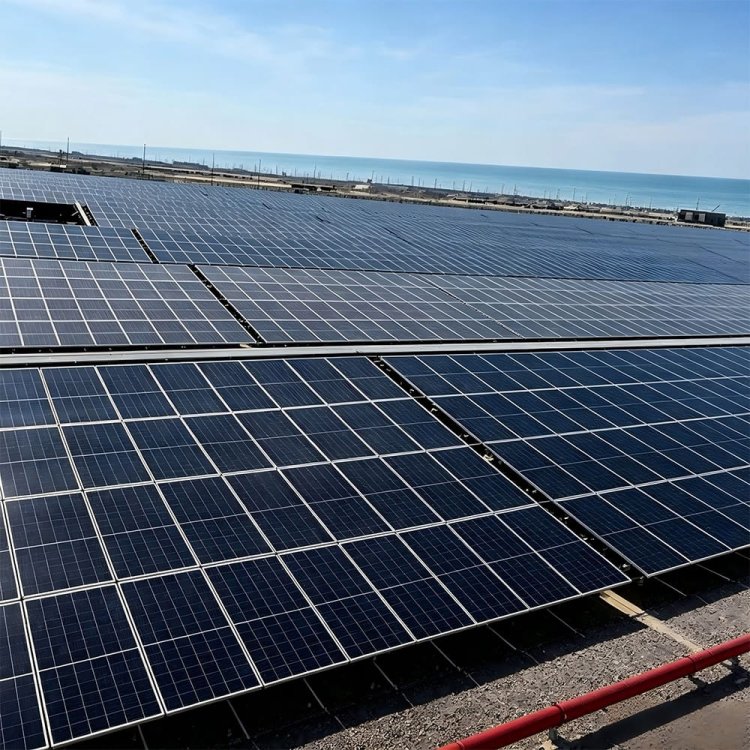

Крупномасштабные наземные фотоэлектрические электростанции, горные фотоэлектрические проекты

Промышленные и коммерческие распределенные солнечные системы на крышах

Взаимодополняющие проекты в области агровольтаики и солнечной энергетики для рыболовства

Прибрежные районы с высоким уровнем соляного тумана и животноводческие фермы с коррозионными газами

Мощные бытовые фотоэлектрические системы для установки на крышах

Часто задаваемые вопросы

В: Какова полная модель и название этого двустороннего модуля HNA с двойным стеклом?

A: Модель HNA-NEG19RC.20, полное название HNA Qingdao Hainuoao Energy Vertex Supreme N-type i-TOPCon Ultra, двухсторонний фотоэлектрический модуль с двойным стеклом, мощностью от 625 Вт до 650 Вт и максимальной эффективностью преобразования 24,1%.

В: Какова структура этого модуля и каков максимальный коэффициент усиления мощности на двух сторонах?

A: В нем используется полностью ламинированная двухслойная конструкция из двух слоев закаленного стекла толщиной 2,0 мм. Он содержит 132 полуразрезанных N-типа ячейки, обеспечивая максимальное увеличение мощности на задней стороне на 99% за счет улавливания отраженного света от поверхности земли и воды для повышения общей выработки электроэнергии.

В: Каковы характеристики затухания и условия гарантии модуля?

A: Снижение мощности в первый год составляет ≤1%, а линейное снижение мощности в годовом исчислении со 2-го по 30-й год — всего 0,4%. После 30 лет эксплуатации устройство сохраняет 87,4% от первоначальной мощности. Предоставляется 12-летняя гарантия на материалы и качество изготовления, а также 30-летняя гарантия на линейную выходную мощность.

В: Для каких сценариев и промышленных проектов применим данный продукт?

A: Подходит для крупных наземных электростанций, горных фотоэлектрических проектов, промышленных и коммерческих распределенных систем на крышах, агрофотоэлектрических и рыбохозяйственных проектов, дополняющих друг друга. Также хорошо работает в прибрежных районах с сильным соленым туманом, в коррозионно-активных местах животноводства и в мощных солнечных системах на крышах жилых домов.

В: Совместим ли данный продукт с основными марками инверторов, оптимизаторов и монтажных кронштейнов?

A: Он отличается высокой универсальной совместимостью. Совместим с основными инверторами, включая Huawei, Sungrow и SMA; поддерживает интеллектуальные оптимизаторы от Tigo, Huawei и других брендов. Оснащен разъемами MC4/TS4, подходит для всех стандартных разъемов и монтажных кронштейнов для фотоэлектрических систем, представленных на рынке.

В: Какие преимущества он имеет в выработке электроэнергии в условиях высоких температур и низкой освещенности?

A: Он отличается низким температурным коэффициентом мощности -0,29%/℃, что снижает потери мощности в условиях высоких температур. Нулевой риск PID-эффекта и сверхнизкий уровень LID-эффекта гарантируют стабильную выходную мощность на рассвете, в сумерках и в пасмурные дни, обеспечивая более высокую производительность, чем обычные модули P-типа.

В: Какими сертификатами защиты, антикоррозионной стойкости и надежности обладает данный продукт?

A: Распределительная коробка соответствует классу водонепроницаемости и пылезащиты IP68. Она прошла 3136-часовые испытания на коррозию в солевом тумане и аммиаке. Имеет полный набор международных сертификатов, включая IEC, UL, ISO9001, ISO14001 и ISO14067, что обеспечивает длительную эксплуатацию в агрессивных коррозионных средах на открытом воздухе.

Как работает двухсторонний солнечный модуль HNA Vertex Supreme N Bifacial Dual-Glass i-TOPCon Ultra

В этом двухстороннем солнечном модуле HNA-NEG19RC.20 в качестве основного источника энергии используются полуразрезанные ячейки N-типа i-TOPCon Ultra. Технология пассивации контактов N-типа значительно снижает рекомбинацию носителей заряда внутри ячеек, уменьшая потери мощности и повышая эффективность фотоэлектрического преобразования до 24,1%.

Двухслойная конструкция из стекла обеспечивает двустороннее поглощение света. Переднее стекло толщиной 2,0 мм с высокой светопропускаемостью поглощает прямые солнечные лучи, а заднее прозрачное стекло улавливает альбедо, отраженное от земли, воды и растений, для выработки дополнительной энергии. Благодаря трехконтурной компоновке и встроенным байпасным диодам модуль предотвращает повреждение от перегрева, вызванное частичным затенением.

Благодаря сверхнизкому температурному коэффициенту мощности, замедляется затухание мощности при высоких температурах окружающей среды. Нулевой ПИД-эффект и сверхнизкий ЛИД-эффект обеспечивают стабильную выходную мощность при слабом освещении, например, в пасмурные дни и сумерки. Поглощенная световая энергия преобразуется в постоянный ток, который передается через распределительную коробку IP68 и фотоэлектрические кабели для сбора и преобразования энергии инверторами.
