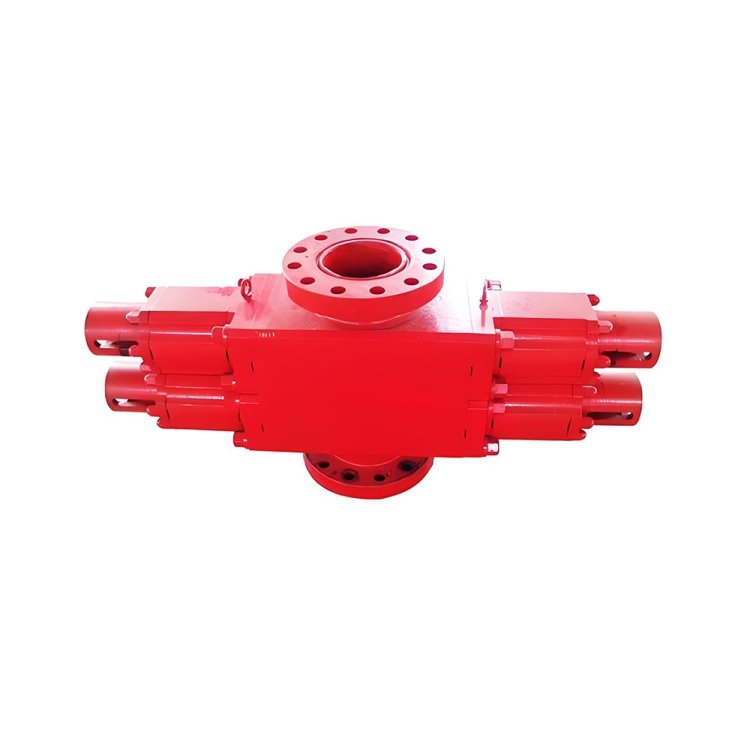

Double RAM Blowout Preventer

Основные характеристики

Двухпамятьная интегрированная конструкция

Объединяет два комплекта поршней в одном блоке, обеспечивая герметизацию труб, полное перекрытие проходного сечения или аварийное срезание. Обеспечивает двойную защиту скважины и экономит место при установке.

Быстрый гидравлический отклик

Гидравлическая система привода обеспечивает быстрое открытие и закрытие в течение 3–8 секунд, оперативно перекрывая скважину при возникновении риска выброса и обрушения пласта.

Устойчивость к высокому давлению и структурная безопасность

Корпус из кованой легированной стали с оптимизированной структурой полости обеспечивает равномерное распределение нагрузки, высокую прочность и длительный срок службы в условиях работы под высоким давлением.

Двойная система блокировки безопасности

Оснащен гидравлическим и ручным запорным устройством. Оно надежно удерживает поршни в закрытом положении даже при снижении гидравлического давления, предотвращая аварии при контроле скважины.

Надежная многоступенчатая герметизация.

Используется усиленная резиновая уплотнительная конструкция с функцией вторичного уплотнения, обеспечивающая стабильную герметизацию при низких температурах, нормальных температурах и в условиях высокого давления и высокой температуры.

Простота в обслуживании

Конструкция боковой двери с быстрым открыванием, самоцентрированием и функцией очистки от песка значительно упрощает замену поршня и ежедневное техническое обслуживание.

Широкое применение

Доступны различные классы давления и диаметры скважин, подходящие для бурения на суше, на шельфе, в глубоких скважинах и в средах с высоким содержанием сероводорода.

Технические характеристики

Структура продукта

Основной корпус

Корпус из кованой легированной стали, являющийся основным несущим элементом. Он выдерживает полное рабочее давление и соединяется с другим устьевым оборудованием.

Боковые двери

Быстроразъемная конструкция с функциями самоцентрирования и очистки от песка. Легко разбирается для замены поршня и планового технического обслуживания.

Рамные узлы

Внутри корпуса установлены два комплекта независимых поршневых блоков. Дополнительные комбинации: трубный поршень, глухой поршень и режущий поршень для различных задач герметизации и резки.

Гидравлический цилиндр и поршень

Гидравлические приводные компоненты. Преобразуют гидравлическую энергию для перемещения поршней, обеспечивая их плавное открытие или закрытие.

Уплотнительные компоненты

Многоступенчатые резиновые уплотнения и вторичные уплотнительные элементы. Обеспечивают отсутствие утечек при длительной эксплуатации под высоким давлением.

Запорный механизм

Комбинированное гидравлическое и ручное блокирующее устройство. Фиксирует цилиндры в закрытом положении при отказе гидравлической системы.

Направляющие и опорные детали

Направляющие рельсы и позиционирующие пластины гарантируют точное перемещение поршней и продлевают срок их службы.

Совместимые бренды

Кэмерон, Oil Baron Supply, Hydrill, Shaffer

Приложения

• Бурение нефтяных и газовых скважин на суше

• Морское бурение нефтегазовых скважин

• Ремонт и восстановление нефтяных и газовых скважин

• Эксплуатация скважин под высоким давлением и высокой температурой

• Бурение скважин в средах, содержащих сероводород

• Бурение геотермальных скважин

Часто задаваемые вопросы

Что такое противовыбросовое устройство с двойным поршнем?

Это двухпоршневое предохранительное устройство для устьевого оборудования, соответствующее стандарту API 16A, обеспечивающее двойную герметизацию при бурении и капитальном ремонте скважин.

Какие комбинации оперативной памяти доступны?

Типичные варианты: труба + глухой затвор, труба + режущий затвор, двойной глухой затвор для различных задач контроля скважины.

Какие размеры и номинальные значения давления у вас есть?

Основные характеристики: 7 1/16”, 9 1/16”, 11”; 3000 PSI, 5000 PSI, 10000 PSI.

С какими брендами он может быть взаимозаменяем?

Полностью взаимозаменяем с продукцией серий Cameron, Shaffer, Hydril и BOMCO 2FZ.

Какой основной конструкционный материал используется?

Корпус из кованой легированной стали, обладающий высокой прочностью, антикоррозионными и ударопрочными свойствами.

Для каких условий эксплуатации он подходит?

Применимо для наземных, морских, высокотемпературных и высоконапорных скважин, скважин для добычи сернистого газа и геотермальных скважин.

Есть ли у него функция блокировки для обеспечения безопасности?

Да, оснащен гидравлической и ручной двойной системой блокировки для предотвращения потери управления.

В чём разница между однозатворным и двухзатворным BOP?

Противовыбросовое устройство с двойным поршнем обладает двойным резервированием безопасности, поддерживает больше функций и подходит для работы в условиях повышенного риска.

Как работает двухпоршневой предохранитель от прорыва трубы

Данный противовыбросовый компрессор использует полностью гидравлический привод. При закрытии скважины гидравлическое масло толкает поршни, которые приводят в движение две пары поршней, перемещающихся внутрь, плотно зажимая бурильные трубы или полностью герметизируя ствол скважины. При открытии скважины гидравлическое давление меняет направление, чтобы отвести поршни и восстановить проходимость. Он оснащен двумя блокировочными устройствами, которые удерживают поршни в закрытом положении в случае отказа гидравлической системы, обеспечивая надежный контроль скважины.
