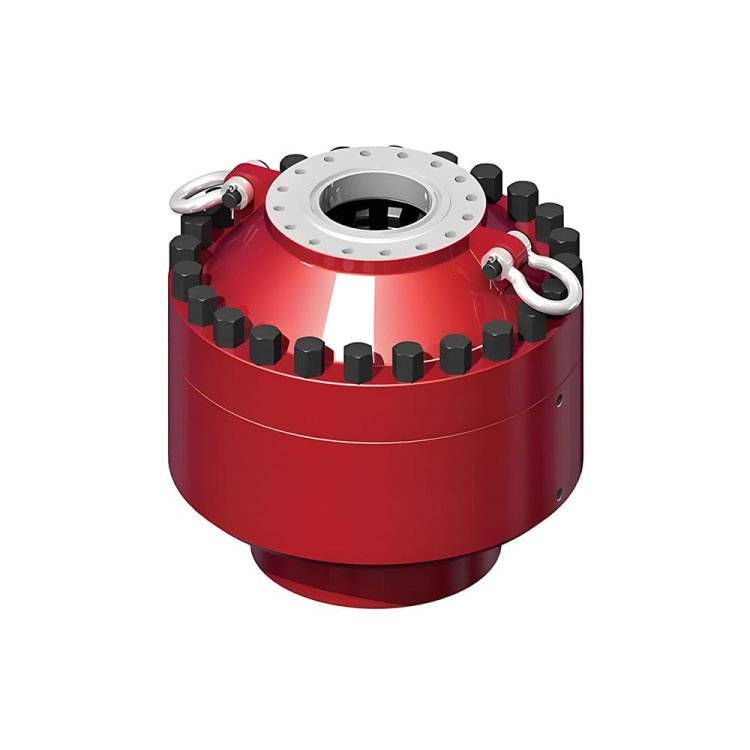

Annular Blowout Preventer

Основные характеристики

Универсальные герметизирующие свойства

Оно способно герметизировать различные бурильные трубы, обсадные трубы и соединения бурильных инструментов, а также полностью перекрывать открытый ствол скважины, если внутри нет трубы.

Функция динамической зачистки

Обеспечивает контролируемое перемещение труб при сохранении надежной герметизации, повышая эффективность работы.

Быстрый гидравлический отклик

Приводимый в действие гидравлической системой для быстрого закрытия, он служит первым защитным барьером от выбросов и аварий в скважину.

Прочная конструкция

Корпус из высокопрочной легированной стали и армированный резиновый сердечник обеспечивают высокую устойчивость к давлению и длительный срок службы.

Компактная и рациональная конструкция

Простая внутренняя компоновка облегчает монтаж, демонтаж и ежедневный осмотр на месте.

Строгий контроль качества

Каждый блок проходит строгие испытания на давление и герметичность, что гарантирует стабильную работу в суровых условиях эксплуатации.

Широкий спектр применения

Подходит для наземных, морских, глубоких скважин и скважин высокого давления и высокой температуры.

Доступна индивидуальная настройка.

Поддерживает индивидуальные технические характеристики для соответствия различным требованиям контроля скважин.

Технические характеристики

Структура продукта

Основной корпус

Корпус из высокопрочной легированной стали, выдерживающий полное рабочее давление и поддерживающий все внутренние компоненты.

Верхняя обложка

Плотно прилегает к корпусу, направляя деформацию резинового сердечника и обеспечивая герметизацию.

Гидравлический поршень

Привод от гидравлического давления толкает резиновый сердечник для открытия и закрытия.

Резиновый уплотнительный сердечник

Основной уплотнительный элемент, гибкий и износостойкий, предназначен для герметизации труб или открытых скважин.

Уплотнительные и пылезащитные кольца

Предотвращает утечки гидравлической жидкости и блокирует пыль, защищая внутренние детали от загрязнения.

Вспомогательные компоненты

Вспомогательные кольца и износостойкие пластины для стабилизации работы и продления срока службы.

Совместимые бренды

Кэмерон, NOV, FMC, Hydrol

Приложения

Бурение нефтяных и газовых скважин на суше

Морское бурение нефтегазовых скважин

Ремонт и восстановление нефтяных и газовых скважин

Испытание пласта

Эксплуатация скважин высокого давления и высокой температуры

Работа на проводном кабельном канале

Часто задаваемые вопросы

В: Какова основная функция кольцевого противовыбросового устройства?

А: Это основное устройство для контроля скважины, предназначенное для герметизации различных бурильных труб или полного перекрытия открытого ствола скважины, предотвращая выбросы и провалы грунта.

В: Как работает кольцевой противовыбросовый клапан?

А: Привод гидравлический. Поршень сжимает гибкий резиновый сердечник, образуя герметичное уплотнение; сердечник возвращается в исходное положение, открывая скважину при сбросе гидравлического давления.

В: Может ли он герметизировать трубы различного диаметра и открытые скважины?

А: Да. Гибкий резиновый сердечник обеспечивает превосходную универсальность при работе с различными трубами, соединениями инструментов и пустыми скважинами.

В: Допускается ли перемещение труб после закрытия противовыбросового устройства?

А: Да. Это позволяет контролируемо отключать трубопровод, сохраняя при этом герметичность для непрерывной работы.

В: Для каких условий эксплуатации он подходит?

A: Широко используется для бурения нефтегазовых скважин на суше и на шельфе, капитального ремонта скважин и каротажных работ.

В: Что вызывает протечки уплотнителя во время работы?

А: Чаще всего это происходит из-за износа резинового сердечника или повреждения уплотнительных колец. Своевременно заменяйте неисправные детали.

В: Какое регулярное техническое обслуживание требуется?

А: Регулярно осматривайте резиновый сердечник, уплотнения и гидравлическую систему, а также проводите периодические проверки герметичности.

В: Какую послепродажную поддержку вы можете предоставить?

А: Мы предоставляем 12-месячную гарантию, круглосуточную техническую поддержку и полный спектр запасных частей.

Как работает кольцевой противовыбросовый клапан

В этой системе управления противовыбросовым оборудованием используется гидравлический привод. Аккумуляторная батарея накапливает гидравлическую энергию, а два силовых агрегата поддерживают стабильное давление в системе.

При аномальном повышении давления в скважине операторы могут использовать локальный, дистанционный или автоматический режим аварийного останова для подачи гидравлической жидкости под давлением в противовыбросовое оборудование. Это приводит в действие поршень и кольцевые превенторы, которые быстро герметизируют ствол скважины и предотвращают выбросы и обрушения скважины.

Оснащенная манометрами, предохранительными клапанами и сигнализацией, система обеспечивает мониторинг в реальном времени и защиту от избыточного давления. Гидравлическая система гарантирует чистоту и стабильность гидравлического масла. Система может работать непрерывно даже в случае отключения электроэнергии.
