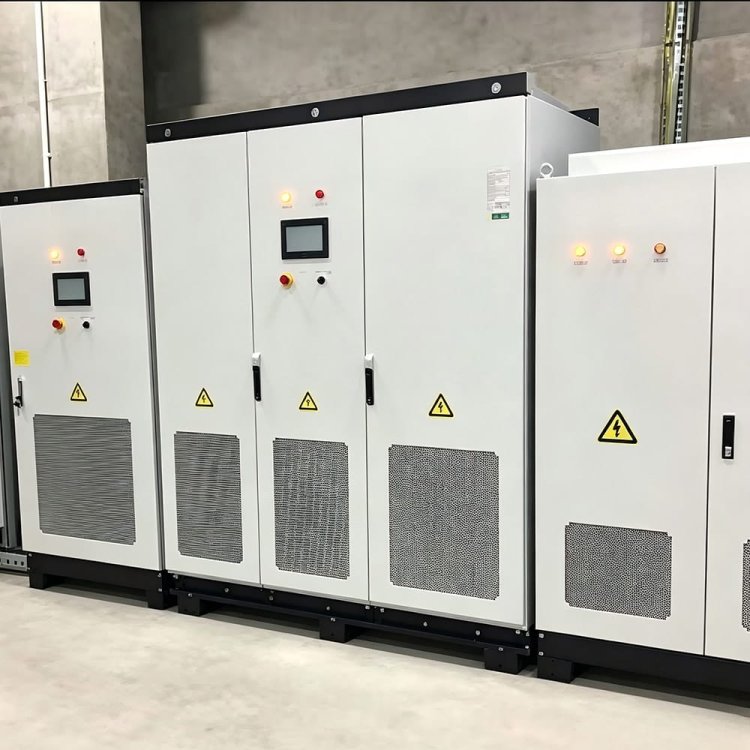

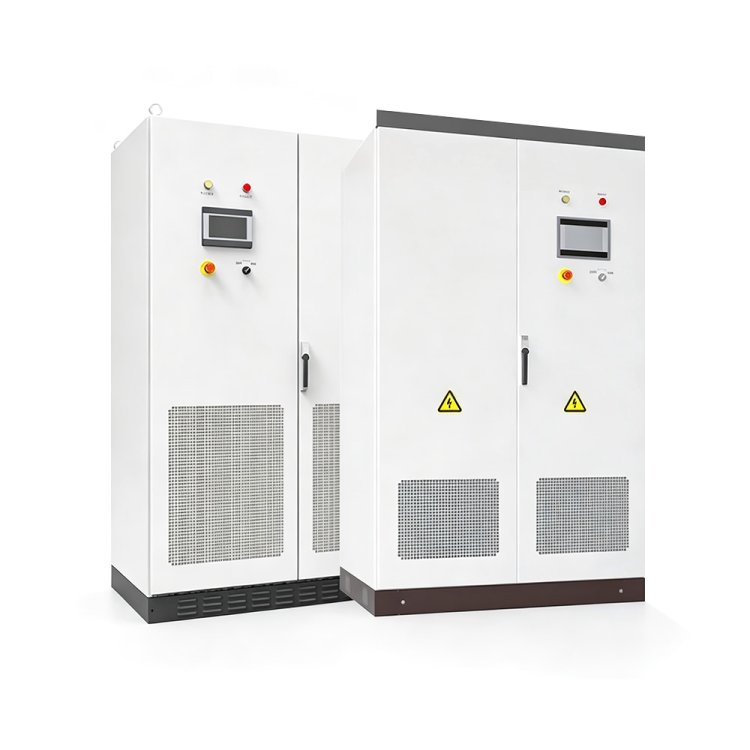

Three Phase Hybrid Energy Storage Inverter

Основные характеристики

Гибридная трехфазная конструкция мощностью от 15 до 30 кВт, специально разработанная для коммерческих и промышленных сценариев хранения энергии.

4 независимых канала MPPT с алгоритмом управления затенением ShadeSol, поддерживающие коэффициент превышения мощности фотоэлектрических систем до 200%.

Максимальный ток зарядки/разрядки батареи 100 А, совместима с высоковольтными литий-железо-фосфатными батареями (120–800 В).

Сверхбыстрое переключение EPS в автономном режиме за 10 мс обеспечивает бесперебойное электропитание критически важных нагрузок во время отключения электроэнергии в сети.

Поддерживает несимметричный трехфазный выходной сигнал, идеально подходит для сложных колебаний заводской нагрузки.

Широкий диапазон рабочих температур от -30℃ до +60℃, пыле- и водонепроницаемый корпус IP66 для настенного монтажа внутри и снаружи помещений.

Полный спектр защиты: обнаружение дугового разряда постоянного тока с помощью AFCI, молниезащита типа II, сигнализация обратного подключения фотоэлектрических панелей, защита от островного режима, контроль остаточного тока.

Различные варианты связи: 4G / WiFi / LAN / RS485, удаленный мониторинг и настройка параметров через мобильное приложение HNA.

Интеллектуальная система воздушного охлаждения, низкий уровень шума при работе, стабильная работа в течение длительного времени.

Реализация арбитража цен на электроэнергию в пиковые и минимальные периоды позволяет эффективно снизить затраты на электроэнергию в промышленности.

Технические характеристики

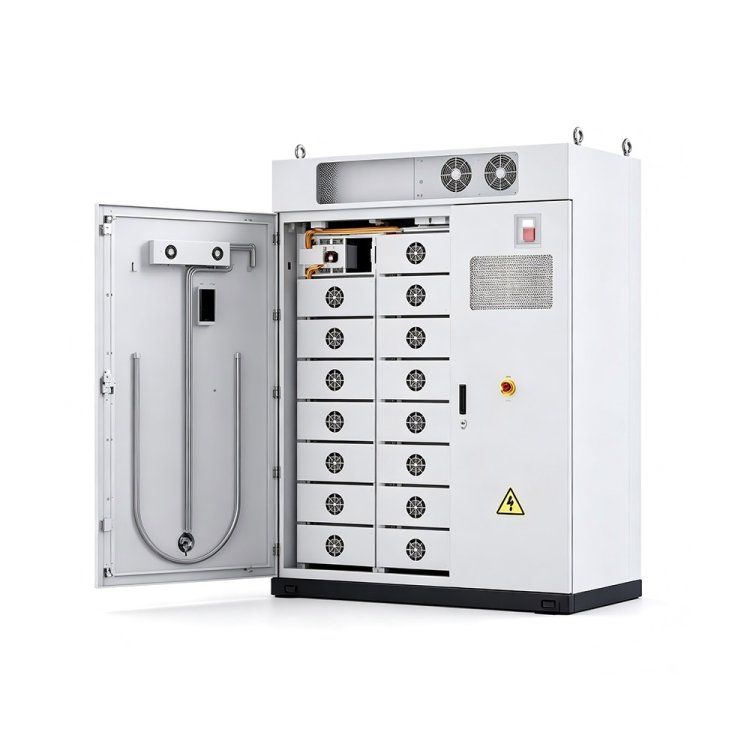

Структура продукта

Трехфазный гибридный инвертор серии TH имеет интегрированную конструкцию в виде металлического корпуса, монтируемого на стену, и разделен на пять основных функциональных модулей.

Модуль ввода фотоэлектрической энергии: оснащен специальными разъемами постоянного тока, подключается к солнечным батареям на крыше и соединен с четырьмя независимыми блоками преобразования энергии MPPT для обработки солнечной энергии постоянного тока.

Модуль доступа к батарее: специальные клеммы для подключения сильноточных проводов к высоковольтным литий-железо-фосфатным батареям, встроенный интерфейс связи с системой управления батареей (BMS) для осуществления мониторинга состояния батареи в режиме реального времени.

Материнская плата с двунаправленным преобразованием питания: основная часть оборудования, осуществляющая взаимное преобразование постоянного и переменного тока, поддерживает сглаживание пиковых нагрузок, заполнение провалов и автономное электропитание.

Модуль переменного тока: трехфазный четырехпроводной клеммный блок переменного тока, выдающий стандартный промышленный переменный ток 380 В для заводских нагрузок, с полной схемой защиты от короткого замыкания переменного тока.

Модуль связи и управления: объединяет каналы связи WiFi, LAN, RS485 и опционально 4G, светодиодный индикатор состояния и основной управляющий чип, поддерживает удаленный мониторинг через приложение HNA.

Вся машина имеет интеллектуальную компоновку каналов воздушного охлаждения с независимыми зонами рассеивания тепла, отделенными от электрических компонентов, что обеспечивает стабильную работу в течение длительного времени.

Совместимые бренды

1. Собственная разработка аккумуляторной батареи (приоритетное соответствие)

Высоковольтные литий-железо-фосфатные батареи серии HNA Ai-HB G2 (7,68 кВт·ч–20,48 кВт·ч) идеально сочетаются с инверторами серии TH, обеспечивают связь по протоколу CAN по принципу «подключи и работай», а также полную защиту системы от сбоев.

2. Сертифицированные сторонними производителями высоковольтные литий-железо-фосфатные батареи.

Аккумуляторные батареи BYD, Pylontech, EVE, CATL, все высоковольтные LiFePO4 с поддержкой стандартной связи CAN-BMS (поддерживается диапазон напряжения 120–80 В).

3. Марки фотоэлектрических модулей

Совместимость со всеми основными марками монокристаллических и поликристаллических солнечных панелей, рассчитанных на максимальное напряжение холостого хода 1000 В.

Приложения

Производственные предприятия: малые и средние перерабатывающие заводы, машиностроительные цеха, предприятия пищевой промышленности для снижения пиковых затрат на электроэнергию и обеспечения бесперебойного электроснабжения ключевого производственного оборудования.

Коммерческие помещения: торговые центры, супермаркеты, сети предприятий общественного питания, офисные здания и бизнес-парки для арбитража в периоды пиковой и спада цен.

Логистика и хранение: Склады, грузовые площадки с большими объемами осветительных приборов и систем кондиционирования воздуха.

Сельскохозяйственные проекты: теплицы, животноводческие фермы, сельские промышленные мастерские.

Общественные объекты: центры коммунального обслуживания, школы, медицинские клиники.

Промышленные объекты, не подключенные к централизованной электросети: удаленные зоны добычи полезных ископаемых, строительные базы без стабильного подключения к городскому электроснабжению.

Часто задаваемые вопросы

В чём заключается основной принцип работы трёхфазного гибридного инвертора с накопителем энергии серии HNA TH?

В нем используется технология двунаправленного преобразования энергии. Он преобразует постоянный ток от фотоэлектрических панелей в трехфазный переменный ток напряжением 380 В для заводских нагрузок, накапливает избыточную энергию в высоковольтных литиевых батареях и разряжает батареи в часы пиковой нагрузки. Он также поддерживает зарядку в периоды спада потребления электроэнергии и бесперебойное электроснабжение с интервалом в 10 мс при отключении сети.

В каких сценариях использования инверторы серии TH подходят для коммерческого и промышленного применения?

Они широко применяются на средних и малых производственных предприятиях, в торговых центрах, офисных зданиях, логистических складах, сельскохозяйственных базах, промышленных парках и объектах общественного обслуживания, в сочетании с распределенными солнечными батареями на крышах и интегрированными оптическими системами хранения энергии.

Какие марки аккумуляторов и фотоэлектрических панелей совместимы с серией TH?

Он идеально сочетается с разработанными компанией HNA Ai-HB G2 высоковольтными литий-железо-фосфатными батареями и поддерживает сертифицированные высоковольтные LFP-батареи от CATL, BYD, Pylontech, EVE. Он совместим со всеми распространенными монокристаллическими и поликристаллическими фотоэлектрическими модулями с максимальным напряжением холостого хода 1000 В.

Какие ключевые преимущества имеет трехфазный гибридный инвертор серии TH по сравнению с обычными сетевыми инверторами?

Оснащен 4 независимыми каналами MPPT и алгоритмом оптимизации затенения ShadeSol, поддерживающим увеличение мощности фотоэлектрических систем до 200%. Реализует арбитраж электроэнергии по пиковым и минимальным значениям, обеспечивает аварийный выход EPS за 10 мс и трехфазный выход для несимметричной нагрузки, имеет полную пыле- и водонепроницаемую защиту IP66 и многоуровневую систему защиты.

Какие методы связи и способы мониторинга поддерживает серия TH?

Он оснащен интерфейсами связи WiFi, LAN, RS485 и опционально 4G, поддерживающими протоколы связи Modbus. Пользователи могут просматривать данные о работе в режиме реального времени, настраивать параметры и удаленно обслуживать оборудование через специальное мобильное приложение HNA.

Какие комплексные функции защиты интегрированы в инвертор TH?

Включает в себя функцию обнаружения дуговых замыканий постоянного тока с защитой от дугового разряда (AFCI), молниезащиту типа II, сигнализацию обратного подключения фотоэлектрических панелей, защиту от перезаряда и переразряда батареи, защиту от островного режима, контроль остаточного тока, защиту от перенапряжения, перегрузки по току и короткого замыкания, что обеспечивает безопасную работу днем и ночью.

Каковы особенности адаптации оборудования серии TH к различным условиям окружающей среды?

Вся машина имеет степень защиты IP66, поддерживает настенный монтаж внутри и снаружи помещений, а также широкий диапазон рабочих температур от -30℃ до +60℃. Интеллектуальная система воздушного охлаждения обеспечивает низкий уровень шума и стабильную работу в течение длительного времени в сложных промышленных условиях.

Как работает трехфазный гибридный инвертор для хранения энергии

Вся установка основана на топологии двунаправленного преобразования переменного тока в постоянный для обеспечения двунаправленного потока энергии, при этом три основные цепи работают скоординированно: цепь постоянного тока фотоэлектрической системы, цепь постоянного тока батареи и трехфазная цепь переменного тока.

Схема постоянного тока для фотоэлектрических модулей: Четыре независимых блока MPPT отслеживают точку максимальной мощности фотоэлектрических модулей в режиме реального времени и собирают постоянный ток, вырабатываемый фотоэлектрическими панелями.

Основная двунаправленная схема преобразования: центральная плата управления питанием осуществляет двунаправленное преобразование постоянного тока в переменный. Постоянный ток от фотоэлектрических панелей повышается и инвертируется в трехфазный промышленный переменный ток напряжением 380 В для питания нагрузок; избыточная мощность понижается с помощью преобразователя постоянного тока и накапливается в высоковольтных литий-железо-фосфатных батареях. В периоды низкой нагрузки переменный ток из сети выпрямляется в постоянный для зарядки батарей.

Подключение к сети / EPS AC-цепь: В нормальном режиме работы от сети устройство синхронизирует напряжение и частоту сети для выдачи стабильного трехфазного промышленного питания. В случае сбоев в сети активируется защита от островного режима, которая быстро отключается от сети и переключается на автономную EPS-цепь, где батарея независимо обеспечивает стабильное трехфазное питание.

Схема управления и связи: Основной управляющий чип собирает данные о напряжении и токе фотоэлектрических панелей, батарей и сети в режиме реального времени для динамической регулировки мощности зарядки и разрядки, а также поддерживает несимметричный трехфазный выход. Множество защитных функций, включая обнаружение дуги AFCI, молниезащиту и контроль обратного подключения, постоянно работают для выявления неисправностей. Рабочие данные загружаются в приложение HNA через Wi-Fi, 4G и другие каналы для интеллектуального управления.
