Cementing Pump Skid

Основные характеристики

Соответствие международным стандартам и беспроблемное таможенное оформление.

Вся продукция строго соответствует основным стандартам для нефтеперерабатывающего оборудования, включая API 7K и API 8C, и имеет сертификаты системы управления качеством ISO 9001 и API Q1. Мы также отвечаем обязательным требованиям сертификации целевых мировых рынков: сертификация выбросов EPA Tier 4 для Северной Америки, сертификация EAC для Евразийского экономического союза, сертификация BIS для Индии, сертификация ГОСТ для России и других стран СНГ. Все экспортируемые единицы сопровождаются полными протоколами испытаний сторонних организаций, сертификатами происхождения, сертификатами на материалы и другими документами, что обеспечивает высокую эффективность таможенного оформления и значительно снижает затраты клиентов на закупку продукции в соответствии с требованиями.

Высокая надежность и производительность основного насоса

Основной трехпоршневой насос имеет номинальный диапазон давления 35–140 МПа и диапазон производительности 0,2–3,5 м³/мин, что позволяет удовлетворить потребности в высоконапорной перекачке при цементировании скважин глубиной от 100 до 6000 м. Ключевые несущие компоненты изготовлены из высокоизносостойкой легированной стали, обладающей превосходной коррозионной стойкостью к буровому раствору и износостойкостью, а срок службы на 30% больше, чем в среднем по отрасли. Силовая установка может быть оснащена компонентами известных мировых брендов, таких как CAT, Cummins и др., что обеспечивает универсальность запасных частей для удобного технического обслуживания на различных региональных рынках.

Уникальные преимущества конструкции на салазках.

Благодаря компактной салазочной конструкции, установка занимает на 40% меньше места, чем аналогичные цементовозы, и не имеет независимого шасси. Она подходит для длительного использования на стационарных скважинах, установки на морских платформах и работы на удаленных скважинах в пустынях, болотах и других районах, куда шасси не могут проехать. Модульная конструкция обеспечивает быструю разборку и транспортировку на место, а также позволяет гибко комбинировать установку с цементосмесительными установками и установками для мониторинга цементирования, образуя полноценную установку для цементирования. Цикл установки на 60% короче, чем у цементовозов, и для работы не требуется водительское удостоверение, что позволяет адаптироваться к требованиям транспортировки в сложных условиях.

Интеллектуальное управление и высокие показатели безопасности.

Оснащенная интегрированной системой управления ПЛК, операционная система поддерживает многоязычное переключение (китайский/английский/русский/арабский) и может быть настроена на другие языки (например, хинди, испанский) в соответствии с потребностями различных региональных рынков. Она может в режиме реального времени отслеживать ключевые параметры, такие как давление насоса, производительность и плотность суспензии, и автоматически записывать все данные процесса для обеспечения прослеживаемости качества. Взрывозащищенная конструкция соответствует требованиям нефтепромысловой среды с высокой воспламеняемостью и взрывоопасностью и оснащена многоуровневой защитой, такой как защита от перегрузки и аварийное отключение, что отвечает мировым требованиям по охране труда и технике безопасности на нефтепромыслах, обеспечивая на 20% более высокую эффективность работы по сравнению с традиционными модульными установками и низкий риск ошибок при ручном управлении.

Высокая адаптивность к окружающей среде

Диапазон рабочих температур составляет от -50℃ до +55℃, что позволяет адаптироваться к экстремальным условиям эксплуатации, таким как сильный холод в России, высокие температуры и запыленность на Ближнем Востоке, сильный соляной туман на морских платформах и высокая запыленность на внутренних нефтяных месторождениях. В зависимости от региональных условий эксплуатации могут быть предусмотрены специальные опции, такие как антикоррозионная, пескозащитная и морозостойкая защита. Устройство поддерживает перекачку цементного раствора высокой плотности и специальных растворов с твердыми частицами, что соответствует стандартам эксплуатации различных нефтяных месторождений.

Низкая стоимость полного жизненного цикла

Конструкция проще, чем у цементовозных самосвалов, при этом ежедневные затраты на техническое обслуживание на 25% ниже, чем в среднем по отрасли, а топливная эффективность на 15% выше. Высокая универсальность запасных частей снижает затраты на приобретение изнашиваемых деталей; стандартный гарантийный период составляет 12 месяцев с момента прибытия оборудования в порт назначения или 18 месяцев с момента отгрузки, в зависимости от того, что наступит раньше. Мы предоставляем глобальное гарантийное обслуживание, охватывающее основные целевые рынки, такие как Северная Америка, Ближний Восток, страны СНГ и Индия, с 2-часовым дистанционным техническим реагированием и 72-часовым обслуживанием на месте в основных регионах для минимизации потерь от простоя у клиентов.

Технические характеристики

Структура продукта

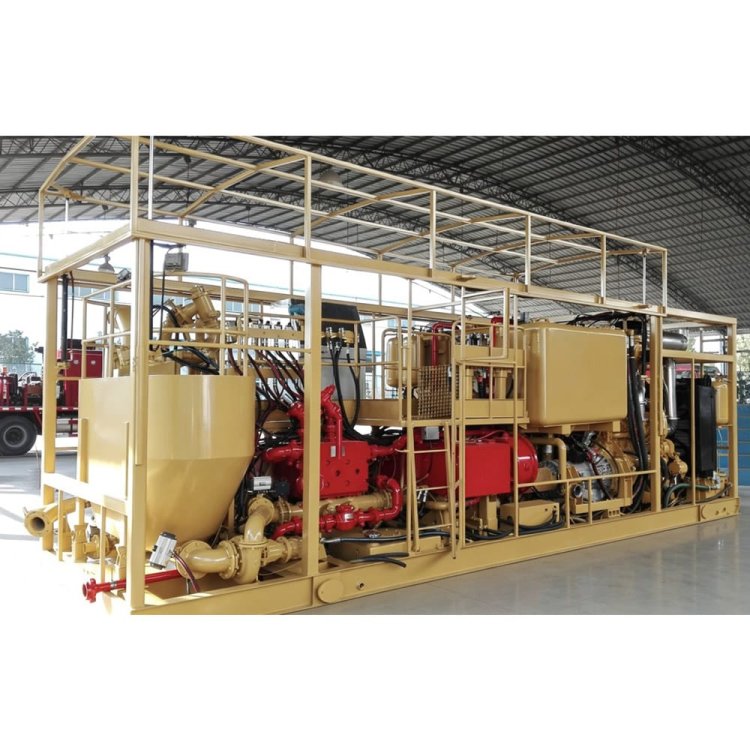

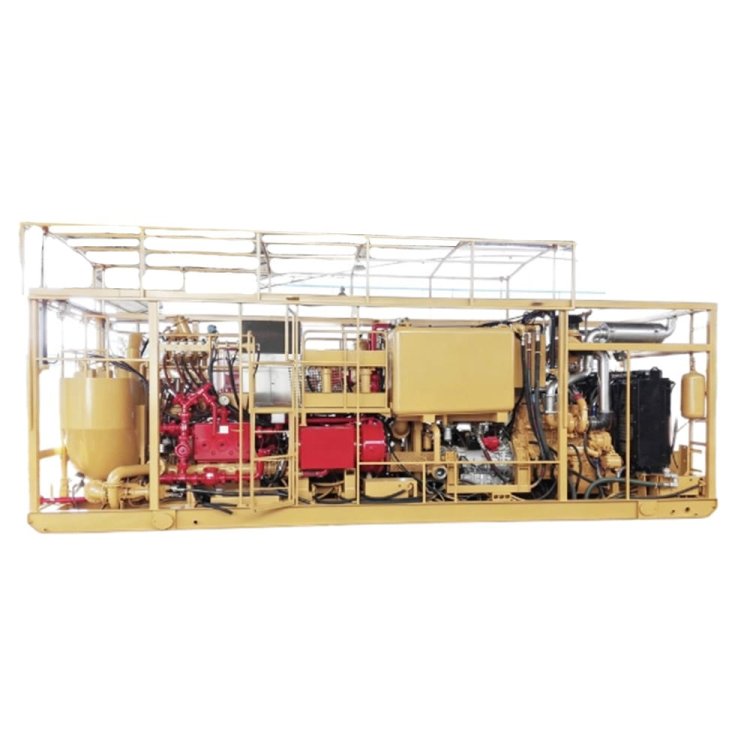

Насосная установка для цементирования нефтяных скважин представляет собой полностью модульное, интегрированное в конструкцию оборудование для цементирования керна, установленное на усиленной антивибрационной опорной платформе без независимого приводного шасси. Она подходит для длительного использования на стационарных скважинах, установки на морских платформах и гибкой транспортировки на удаленные объекты. Все основные компоненты соответствуют стандартам API 7K и API 8C и могут быть адаптированы под эксплуатационные требования целевых рынков, таких как Северная Америка, Ближний Восток, страны СНГ и Индия. Конструкция разделена на 6 основных модулей:

Усиленный модуль опорной рамы

Основание, изготовленное из высокопрочной углеродистой стали с антикоррозионной и антиржавейной обработкой, обладает достаточной несущей способностью для транспортировки всей установки целиком, с предусмотренными стандартными точками подъема и быстроразборными интерфейсами для облегчения подъема и перемещения. В качестве опции доступны противоскользящие педали и анкерные болты для адаптации к сложным условиям эксплуатации, таким как пустыни, болота и регионы с экстремально низкими температурами. Основание также предусматривает интерфейсы для соединения с другими цементировочными установками (смесительной установкой, контрольной установкой) для быстрого формирования полной цементировочной установки.

Модуль трехпоршневого насоса Core Triplex

Это основной силовой агрегат всего оборудования, имеющий номинальный диапазон давления 35–140 МПа и диапазон рабочего объема 0,2–3,5 м³/мин, что позволяет удовлетворить потребности в высоконапорной перекачке цементных растворов на глубинах от 100 до 6000 м. Плунжер и футеровка изготовлены из высокоизносостойкой легированной стали, обладающей превосходной коррозионной стойкостью к буровому раствору и износостойкостью, а срок службы на 30% больше, чем в среднем по отрасли. Для перекачки высокоплотных цементных растворов и специальных растворов с твердыми частицами можно выбрать клапанные группы и уплотнительные элементы различной конструкции. Насос оснащен демпфером импульсов высокого давления и датчиком давления для контроля давления в реальном времени и снижения колебаний давления.

Модуль управления питанием

Доступны два режима привода: дизельный двигатель и электродвигатель. В качестве дизельного двигателя можно выбрать продукцию всемирно известных марок, таких как CAT, Cummins и Weichai, которая соответствует требованиям по выбросам целевых рынков, например, стандарту EPA Tier 4 для Северной Америки и стандарту EU Stage V. Он оснащен гидротрансформатором и коробкой передач для бесступенчатой регулировки скорости, адаптируясь к рабочим объемам и давлению, необходимым в различных строительных процессах. Для обеспечения низкого уровня шума на буровых площадках вблизи жилых районов можно установить дополнительные глушители. Для стационарных буровых площадок со стабильным электроснабжением можно выбрать вариант с электродвигателем, адаптированный к местным условиям электросети, для снижения эксплуатационных расходов.

Коллектор высокого давления и модуль гидротрансформатора

Изготовленный из легированной стали, насос обладает уровнем устойчивости к давлению, соответствующим уровню основного насоса, и оснащен задвижками высокого давления, предохранительными клапанами и манометрами для точного контроля процесса перекачки. На трубопроводе предусмотрены зоны очистки для предотвращения затвердевания цементного раствора и засорения трубопровода. В качестве опции могут быть добавлены онлайн-расходомер и интерфейс для мониторинга плотности раствора. Для регионов с экстремально низкими температурами может быть установлена система электрического подогрева и защиты от замерзания, а для регионов с высоким содержанием солевого тумана и пыли может быть нанесено антикоррозионное покрытие для адаптации к экстремальным условиям в различных регионах.

Интеллектуальный модуль управления

Система оснащена интегрированной системой управления на базе ПЛК и сенсорной панелью управления. Интерфейс поддерживает китайский, английский, русский и арабский языки, а также может быть настроен на другие языки, такие как хинди и испанский, в соответствии с потребностями операторов в разных регионах. Система позволяет отслеживать ключевые параметры, такие как давление насоса, объем и мощность, в режиме реального времени. Встроенный модуль записи данных автоматически сохраняет данные всего процесса для обеспечения прослеживаемости качества и экспорта отчетов. Дополнительный интерфейс удаленного мониторинга поддерживает удаленное управление и техническое обслуживание. Вся система имеет искробезопасную взрывозащищенную конструкцию, отвечающую требованиям эксплуатации в легковоспламеняющихся и взрывоопасных средах на нефтепромыслах.

Вспомогательный модуль системы безопасности и поддержки

Оснащен многочисленными средствами защиты, такими как защита от перегрузки, аварийный запорный клапан и предохранительный клапан, которые позволяют быстро отключить электропитание и снизить давление в трубопроводе в случае неисправности. Предусмотрен поддон для сбора утечек и интерфейс пожаротушения для предотвращения загрязнения окружающей среды и угроз безопасности, вызванных утечкой цементного раствора. Опционально доступен док-станция для мониторинга качества цементирования, позволяющая подключать оборудование сторонних производителей. Встроенный шкаф для хранения инструментов и отсек для хранения изнашиваемых деталей облегчают быстрое техническое обслуживание на месте.

Приложения

• Подходит для цементирования наземных нефтеносных месторождениях с глубокими, среднеглубокими и

• неглубоких скважин. Он может автономно и непрерывно выполнять нефтепромысловые операции, такие как смешивание.

• шлам, цементирование, вытесняющий шлам, испытание под давлением, промывка скважин и гидроразрыв пласта под высоким давлением.

Часто задаваемые вопросы

В1: Не могли бы вы предоставить подробную смету для различных конфигураций цементонасосной установки? Что входит в смету, и есть ли какие-либо скрытые платежи?

A1: Мы предоставляем индивидуальные предложения, основанные на указанных вами параметрах конфигурации насоса, марке оборудования, дополнительных принадлежностях и т. д. Стандартное предложение включает заводские приемочные испытания, базовый комплект запасных частей стоимостью 2% от стоимости оборудования, включая плунжеры, вкладыши, комплекты уплотнений, фильтры, руководство по эксплуатации на английском языке и 1 год бесплатной удаленной технической поддержки без скрытых платежей. Стоимость международной доставки, импортные пошлины, сборы за обработку груза в порту назначения и сборы за подачу заявки на местную сертификацию не включены в предложение и будут указаны отдельно. Мы поддерживаем ценообразование FOB, CIF, DAP и другие условия Incoterms 2020.

В2: Можно ли настроить основные параметры трехпоршневого насоса (номинальное давление и рабочий объем)? Какой диапазон параметров?

A1: Да, основные параметры насоса могут быть настроены в соответствии с требованиями вашей операции цементирования. Номинальный диапазон давления составляет 35-140 МПа, а диапазон производительности — 0,2-3,5 м³/мин, что позволяет удовлетворить потребности в высоконапорном насосном оборудовании для скважин глубиной от 100 до 6000 м. Мы также можем отрегулировать ход поршня насоса и конструкцию клапана для адаптации к специальным цементирующим жидкостям, таким как цементный раствор высокой плотности, цементный раствор с твердыми частицами.

В3: Можно ли зарезервировать опорную площадку с соединительными элементами для объединения с цементировочными установками и установками контроля процесса цементирования в единый блок для проведения цементирования?

A3: Да, все стандартные опорные блоки снабжены стандартизированными соединительными интерфейсами, которые позволяют быстро соединять их с цементными смесительными установками, установками контроля цементирования и другим оборудованием, образуя комплексную систему цементирования, что снижает ваши затраты на закупку и подбор оборудования.

Вопрос 4: Можно ли настроить систему управления с учетом языка и привычек работы местных операторов в нашем регионе?

A4: Стандартный интерфейс управления поддерживает китайский, английский, русский и арабский языки. Мы также можем настроить другие языки, такие как хинди, испанский, французский, в соответствии с вашими потребностями, и адаптировать логику работы к местным особенностям использования.

Принцип работы

Насосная установка для цементирования нефтяных скважин является ключевым специализированным оборудованием для цементирования нефтяных и газовых скважин. Она объединяет высоконадежный трехпоршневой насос, систему привода, коллектор высокого давления и интеллектуальную систему управления на усиленной опорной платформе. В отличие от цементировочных машин, она не имеет независимого шасси и в основном используется для длительной стационарной установки на буровых площадках, монтажа на морских платформах и гибкой транспортировки на площадки в отдаленных районах без подъездных дорог. Принцип ее работы основан на возвратно-поступательном движении трехпоршневого насоса, обеспечивающем подачу цементного раствора, бурового раствора и других рабочих жидкостей под высоким давлением. В сочетании с системой смешивания цемента и процессом работы в скважине она обеспечивает полный цикл цементирования.

Основной принцип работы

Основной трехпоршневой насос представляет собой поршневой насос объемного действия. Под действием привода дизельного двигателя или электромотора коленчатый вал, шатун и крестовина силового агрегата преобразуют вращательное движение источника энергии в возвратно-поступательное линейное движение плунжера. При обратном ходе всасывания плунжера давление в насосной камере падает, впускной клапан открывается под действием давления жидкости, и цементный раствор или буровой раствор поступает в насосную камеру из входного трубопровода через открытый впускной клапан; при прямом ходе нагнетания плунжера давление в насосной камере резко возрастает, впускной клапан закрывается, а выпускной клапан открывается под действием давления жидкости, и предварительно подготовленный цементный раствор выдавливается из насосной камеры в коллектор высокого давления, а затем впрыскивается в скважину через цементировочную головку устьевого оборудования. Три поршня, расположенные с фазовым сдвигом 120°, непрерывно перемещаются, что обеспечивает стабильное высокое давление и плавный поток вытесняющей жидкости, удовлетворяя требованиям к высоконапорной откачке при цементировании скважин глубиной от 100 до 6000 м.
