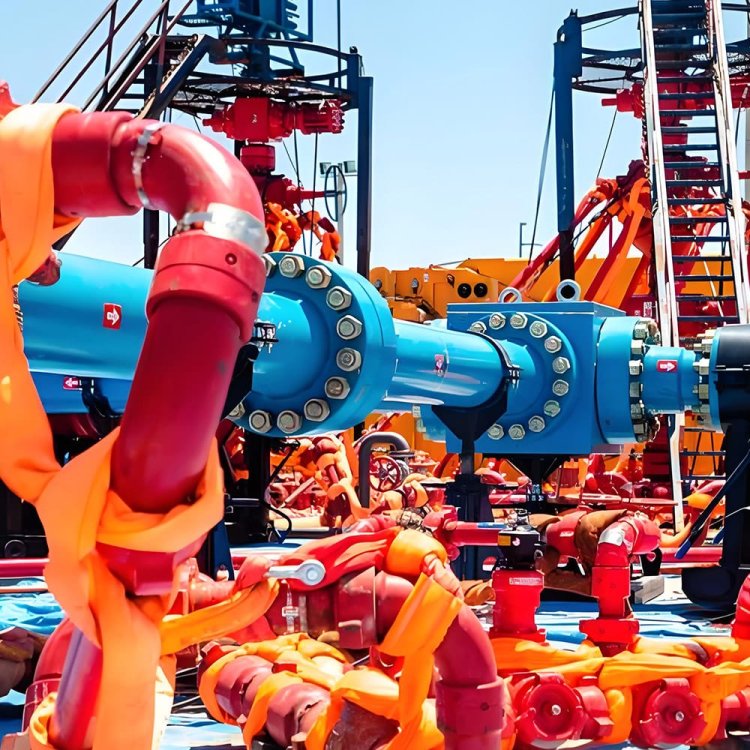

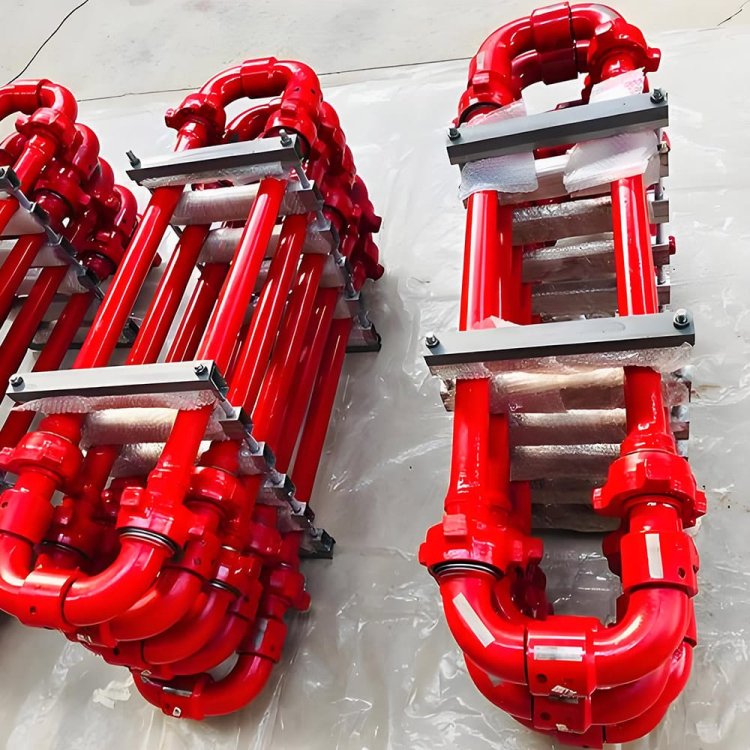

Frac Manifold

Состав продукта и технические характеристики

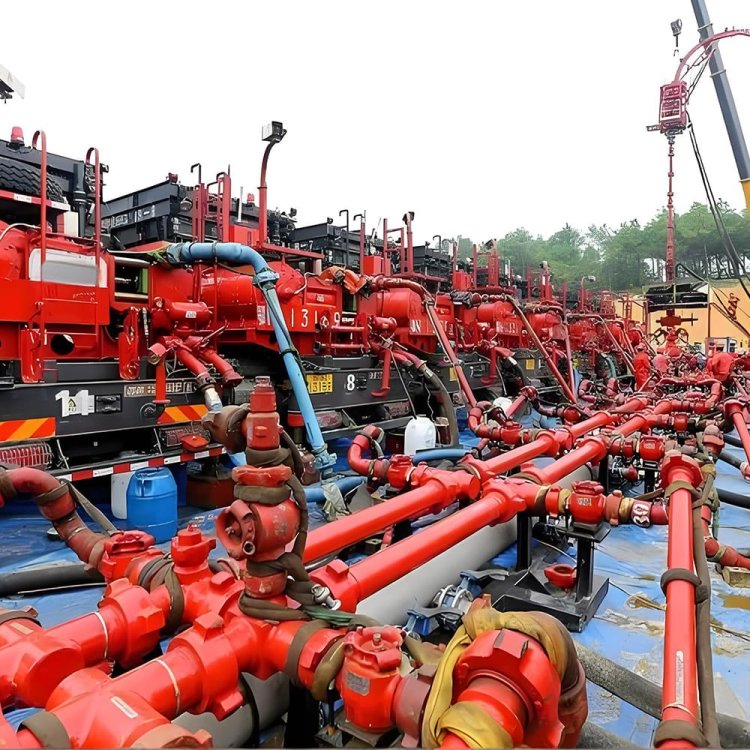

Конструкция: Она состоит из главного коллектора, ответвительного коллектора, регулирующих клапанов высокого давления (высокопроизводительные шаровые/пробковые/игольчатые клапаны), датчиков давления/расхода, быстроразъемных соединений высокого давления и несущей рамы. Все несущие нагрузку детали прошли механические испытания и неразрушающий контроль в соответствии со стандартами API.

Номинальное давление: Стандартные модели рассчитаны на уровни давления 35 МПа/70 МПа/105 МПа/140 МПа (5000 фунтов на квадратный дюйм/10000 фунтов на квадратный дюйм/15000 фунтов на квадратный дюйм/20000 фунтов на квадратный дюйм), а изделия с более высоким номинальным давлением могут быть изготовлены на заказ в соответствии с требованиями целевых рынков к работе при сверхвысоком давлении.

Материал и антикоррозионная защита: Основной корпус изготовлен из высокопрочной легированной стали (марка 4130/4140), соответствующей стандартам API 7K/ISO 10423. Внутренняя стенка может быть опционально покрыта износостойким и антикоррозионным покрытием, подходящим для работы в агрессивных средах, таких как жидкости для гидроразрыва пласта с высоким содержанием песка и кислые среды. Возможна специальная адаптация материала и технологии для работы в условиях низких температур -40℃ на рынках России/СНГ и в условиях высокосоленого тумана (40℃+) на рынках Ближнего Востока.

Подключение и адаптируемость: Используется фланцевое/резьбовое соединение стандарта API, обеспечивающее быстрое подключение к различным автоцистернам для гидроразрыва пласта и устьевым устройствам. Поддерживается модульная сборка, а компоновка коллектора может быть адаптирована под пространство на месте эксплуатации.

Сертификация и индивидуальная настройка: Изделие соответствует стандартам API, ASME, ISO и другим международным стандартам. Поддерживается индивидуальная настройка параметров, компоновки и интеллектуальных модулей управления (таких как дистанционное управление, автоматическая система сброса давления) в соответствии со стандартами эксплуатации и требованиями соответствия, действующими в Северной Америке, на Ближнем Востоке, в России, Центральной Азии и других международных рынках.
