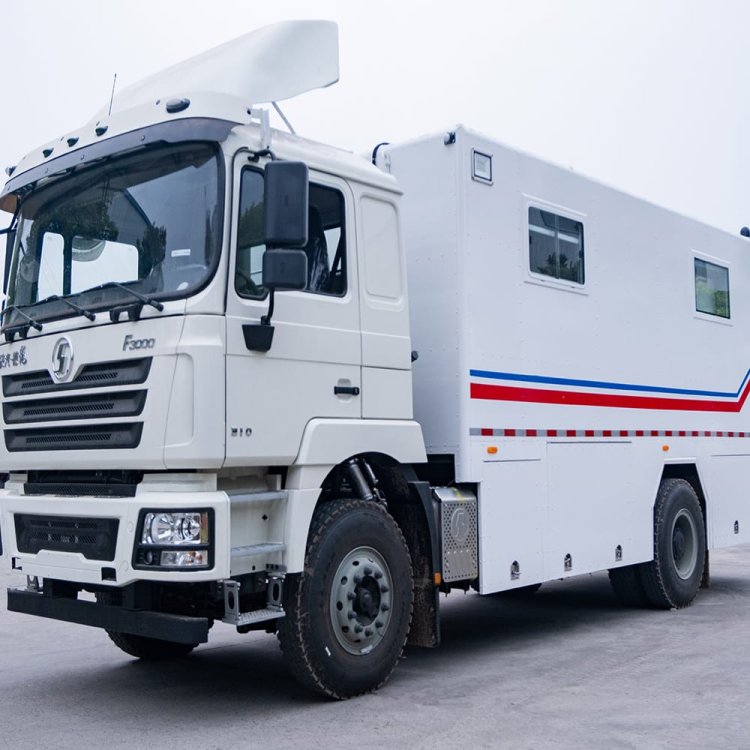

Frac Data Van

Основные характеристики

1. Полное соответствие глобальным требованиям:

Сертифицировано по стандартам API 16C, взрывозащищенное ATEX/IECEx, устойчивое к H₂S NACE MR0175, EAC (CIS) и MOO (Министерство нефти Ирака), напрямую совместимо со всеми основными марками оборудования для гидроразрыва пласта (NOV, Cameron, Halliburton и др.), не требует модификации существующего парка оборудования для гидроразрыва, что снижает затраты на модернизацию на 30% по сравнению с системами управления, изготовленными на заказ.

2. Адаптивность к экстремальным условиям:

Поддерживает широкий диапазон рабочих температур от -40℃ до 70℃, имеет стандартную взрывозащищенную, вибрационную, пескозащитную и антикоррозионную конструкцию, подходит для арктических нефтяных месторождений, проектов в пустыне и месторождений сероводорода.

Известные бренды

Halliburton, Schlumberger (SLB), Baker Hughes, Liberty Oilfield Services, BJ Services, Weatherford, NOV, Jereh Group, BOMCO, Kerui Group, SANY Group, XCMG

Структура продукта

1. Внешний корпус и защитный модуль

Базовая конструкция: Прочная стальная рама, защищающая от столкновений и камней, степень пыле- и водонепроницаемости IP65 для работы в пустыне, Арктике, тропических лесах и других экстремальных условиях на открытом воздухе.

Стандартная комплектация: гидравлические опорные стойки, противоскользящая лестница, аварийное окно для обеспечения устойчивости на объекте и безопасности персонала.

Дополнительные опции: выносные опоры для неровной местности, нанесение логотипа на заказ, специальный пескозащитный фильтр для пустыни, комплект защиты от низких температур в Арктике.

2. Основной блок управления

Основная конфигурация: промышленный ПЛК (программируемый логический контроллер) + 15-дюймовый взрывозащищенный сенсорный HMI (человеко-машинный интерфейс), многоязычный интерфейс (английский/арабский/русский/испанский), совместимость с системами гидроразрыва пласта от 2 до 12 насосов, обеспечивает централизованное управление основными операциями, включая запуск/остановку насосов, регулировку давления, настройку соотношения песка и т. д., с автономным режимом работы для обеспечения нормальной работы при отсутствии сети.

Дополнительные опции: резервная система с двумя ПЛК для проектов с высокой надежностью, специализированное программное обеспечение управления, периферийный сервер для локальной предварительной обработки данных.

3. Модуль мониторинга и сбора параметров

Стандартные датчики: более 20 высокоточных датчиков, включая датчики высокого давления, соответствующие стандарту API 16C, электромагнитные расходомеры, измерители концентрации радиоактивного песка, датчики хода поршня насоса, датчики вибрации, модули обнаружения H₂S/горючих газов, все с защитой от истирания для работы в средах с высоким содержанием песка при гидроразрыве пласта.

Возможности сбора данных: высокоскоростная плата сбора данных с временем отклика 1 мс, сбор в реальном времени более 20 параметров гидроразрыва пласта (давление на устье скважины, объем работы насоса, соотношение песка и жидкости, скорость подачи насоса, вязкость жидкости и т. д.), автоматическая сигнализация при аномальном давлении, образовании песчаной пробки и неисправности оборудования.

Дополнительная конфигурация: датчик плотности жидкости с проппантом, датчик забойного давления для мониторинга параметров забоя в режиме реального времени.

4. Модуль системы электропитания и вспомогательных систем

Источник питания: Стандартный промышленный внешний интерфейс подключения питания, источник бесперебойного питания (ИБП) мощностью 5 кВт для обеспечения нормальной работы системы управления при отключении электроэнергии.

Дополнительные источники питания: дизельный генератор мощностью 10/15 кВт для автономных объектов, система солнечного электроснабжения для отдаленных районов без доступа к электросети, модуль спутниковой связи для удаленных нефтяных месторождений без наземной сети.

Контроль микроклимата: промышленный кондиционер (диапазон рабочих температур -40℃~70℃, опционально -45℃ для арктических условий), взрывозащищенная система вентиляции с избыточным давлением для обеспечения соответствия внутренних условий эксплуатации требованиям к электронному оборудованию и стандартам взрывозащиты взрывоопасной зоны 1.

Вспомогательное оборудование: взрывозащищенное освещение, огнетушитель, аптечка первой помощи, опциональная система опреснения воды для проектов в пустынных районах.

Приложения

Подходит для объемного гидроразрыва пластов при добыче сланцевой нефти/газа, традиционной стимуляции нефтегазовых месторождений, повторной стимуляции при капитальном ремонте, гидроразрыва пластов на морских платформах, стимуляции геотермальных месторождений и других операций по стимуляции нефтяных месторождений.

Примечание: Он специально разработан для операций по гидроразрыву пласта и отличается от передвижных пунктов мониторинга бурения, используемых для отслеживания процесса бурения.

Часто задаваемые вопросы

В1: Совместим ли этот передвижной пункт сбора данных по гидроразрыву пласта с моим существующим парком оборудования для гидроразрыва пласта NOV / Cameron / Halliburton?

A1: Да, наш фургон для гидроразрыва пласта универсально совместим со всеми основными марками насосов для гидроразрыва пласта (NOV, Cameron, Halliburton и др.) и поддерживает конфигурации от 2 до 12 насосов. Модификация вашего существующего парка оборудования не требуется, что снижает затраты на модернизацию на 30% по сравнению с системами управления, разработанными на заказ. По запросу мы можем предоставить бесплатный список совместимости для вашей конкретной модели насоса, чтобы подтвердить идеальную совместимость.

В2: Может ли этот фургон заменить мою старую фирменную систему контроля гидроразрыва пласта?

A2: Да, наш фургон для гидроразрыва пласта поддерживает замену устаревших систем управления NOV, Cameron, Schlumberger и других ведущих брендов по принципу «подключи и работай», без необходимости переподключения всей системы гидроразрыва. Мы также предлагаем бесплатную удаленную техническую поддержку при замене на месте, чтобы избежать задержек в работе.

В3: Можете ли вы поставить полный комплект оборудования для гидроразрыва пласта (насосная установка, смеситель песка, коллектор), соответствующий фургону для сбора данных?

A3: Да, мы предлагаем комплексные поставки полных комплектов оборудования для гидроразрыва пласта, включая насосные установки для гидроразрыва, смесители песка, коллекторные установки и мобильные пункты сбора данных, все с соответствующей сертификацией API 16C и техническими параметрами, что обеспечивает бесшовную интеграцию и снижает ваши затраты на координацию с несколькими поставщиками.

Вопрос 4: Соответствует ли ваш фургон для гидроразрыва пласта отраслевому стандарту API 16C?

A4: Да, все наши мобильные пункты сбора данных для гидроразрыва пласта полностью сертифицированы по стандарту API 16C (глобальный обязательный стандарт для оборудования для гидроразрыва пласта), и для каждого устройства перед отгрузкой предоставляются полные протоколы испытаний и сертификаты независимой инспекции (DNV/ABS).

В5: Каков максимальный диапазон рабочего давления и температуры вашего фургона для гидроразрыва пласта?

A5: Наши стандартные фургоны для гидроразрыва пласта поддерживают мониторинг максимального давления на устье скважины до 30000 фунтов на квадратный дюйм (207 МПа) в диапазоне рабочих температур от -40℃ до 70℃. Модели арктического класса могут работать при -45℃ для российских арктических проектов, а высокотемпературные модели — до 120℃ для гидроразрыва глубоких скважин.

Вопрос 6: Какие параметры может отслеживать фургон в режиме реального времени?

A6: Стандартная конфигурация поддерживает мониторинг в реальном времени более 20 параметров гидроразрыва пласта, включая давление на устье скважины, объем работы насоса, долю песка, скорость откачки, вязкость жидкости и состояние насоса, с высокоскоростным сбором данных за 1 мс. Для расширенных задач мониторинга доступны опциональные датчик давления на забое и датчик плотности песка.

В7: Может ли фургон управляться дистанционно и хранить данные в течение длительного времени?

A7: Да, опциональный модуль удаленного мониторинга IoT поддерживает передачу данных в режиме реального времени в наземные командные центры, удаленную диагностику неисправностей и корректировку работы. Стандартный твердотельный накопитель промышленного класса объемом 2 ТБ обеспечивает хранение данных в течение 10 лет и полностью соответствует мировым нормативным требованиям для нефтедобывающей промышленности в отношении анализа и аудита после гидроразрыва пласта. Функция шифрования данных является опциональной для проектов национальных нефтяных компаний.
